[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 20 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 20 일차

[1일차] [19일차] [21일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 106. 전파형식을 16K0F3E로 표기하는 경우 문자기호 ‘E’의 의미는 ?

◦전화

* 16K0: 대역 폭 / F: 주 반송파 주파수 변조 / 3: 아날로그 단일채널 / E: 전화(음성방송)

전파법규 문제 107. '송신중지'를 나타내는 약어는?

◦QRT: 송신중지

* QTA: 이곳은 제․․․호 전보를 취소할까요?
* QUA: 그곳은 ....(호출부호)의 소식을 알고 있습니까?

* QST: Q 약어에 없는데 시험에 자주 등장한다. ARRL에서 발간하는 기술 잡지의 이름이라서 아마추어 무선사에게 익숙한 약어처럼 보이긴 한다.

전파법규 문제 108. 통신 중 혼신방지 등 필요에 의하여 주파수를 변경하고자 할 때 사용하는 Q부호가 아닌 것은?

◦QSU: 이 주파수로 송신, 응답 할까요.

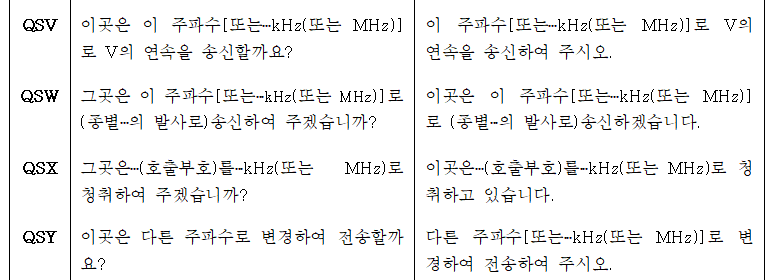

* 주파수에 관한 Q-약어

전파법규 문제 109. 무선전신에서 약부호중 상대방에게 "통보"가 있음을 표시하는 것은?

◦QTC: 송신할 전보가 몇 통입니까? (통보....(통수) 있습니다)

* QRO: 송신기의 전력을 증가할까요?
* QRP: 송신기의 전력을 감소할까요?
* QRU: 이곳에 전송할 것이 있습니까? (통보 없습니다)
* QTO: 안벽(항구)를 떠났습니까?

전파법규 문제 110. 다음 중 송신할 사항이 없음을 의미하는 전신약어는?

◦NIL

--------------------------------------------------------------------------------------

전파공학 문제 131. 다음 중 스펙트럼 분석기의 용도가 아닌 것은?

◦안테나의 복사 패턴 측정 (안테나로부터 위치별 전계강도 측정)

[Spectrum Analyzer: 주파수 분포를 보여주는 계측장치]
* 주파수의 편차 측정 (발진, 혼합, 증폭의 과정에서 원하던 주파수를 덧어난 정도를 보여줌)
* 변조의 직선성 측정 (반송파에 신호파를 얹었을 때[혼합] 주파수 분포 표시)
* RF 간섭 측정 (스퓨리어스[불요파, 고조파]의 존재 여부를 측정)

전파공학 문제 132. 스펙트럼 분석기의 구성요소가 아닌 것은?

◦Loop antenna: 방향탐지 및 계측 측정용 ANT

* 스펙트럼 분석기는 전파를 수신하여 주파수 분포를 보여주는 계측기다. 수신기의 구성과 같다. 따라서 다음과 같은 구성을 가진다.
- Mixer
- Envelope Detector
- IF Filter

전파공학 문제 133. 전압계의 측정범위를 확대하려면 다음 중 무엇이 필요한가?

◦배율기: 전압계의 측정범위 확대

전파공학 문제 134. 어떤 양을 수량적으로 표시하려면 그 양과 같은 종류의 기준이 필요하다. 이 비교기준은 무엇인가?

◦단위

* 오차: 어떤 양이 그 단위(Unit)의 몇 배인가를 구하는 것이 측정이다.

전파공학 문제 135. 왜율기의 원리를 설명한 것 중 틀린 것은?

◦왜율은 기본파의 실효치를 고조파의 실효치로 곱한 값이다. [X]

* 왜율은 고조파의 실효치를 기본파의 실효치로 나눈 값이다.
* 파형의 일그러짐은 고조파가 포함된 것이다.
* 고조파는 기본파의 배수 주파수 이다.

전파공학 문제 136. 딥미터 설명으로 맞지 않는 것은?

◦측정오차는 7~10% 이다. (딥 메터는 측정 오차를 따질 만큼 정확성을 가진 측정기가 아니다)

[딥 미터(Dip Meter)는 측정하고자 하는 회로의 공진주파수 측정]

* 수신기의 중간주파수 및 안테나 동조주파수를 측정할 수 있다.
* 주파수의 측정범위는 300MHz 정도이다.
* 흡수형 주파수계와 비슷하게 동작한다.

전파공학 문제 137. 열전형 계기의 특징이 아닌 것은?

◦대전류의 직교류 비교기로 사용가능 【×】(직류와 교류 구분없이 열이 발생하므로 비교는 불가능)

[발열 특성을 이용하여 측정 하므로...]
* 인덕턴스가 적다
* 100MHz 정도의 무선주파수도 측정 가능
* 타열성 때문에 응답지연이 생긴다.

전파공학 문제 138. 교류를 측정할 수 없는 계기는?

◦가동선륜형

[교류를 측정 가능 계기]

* 가동철편형
* 열전대형 ⇛ 주파수 특성이 가장 양호하다.
* 전류력계형

전파공학 문제 139. 주종형 JK-FF에서 클럭펄스가 들어올 때마다 플립플롭의 상태가 반전되는 것을 무엇이라고 하는가?

◦토글(Toggle)

전파공학 문제 140. 전자회로의 주파수 특성 측정에 필요하지 않은 기기는?

◦맥스웰 브리지 : 브리지에 인덕턴스를 포함한 것으로, 교류를 가하여 미지의 인덕턴스를 측정하는 브리지

[주파수 특성 측정기]

* 오실로스코프 (교류의 파형을 볼 수 있어서 파동의 주기를 알 수 있다)
* 스위프 신호발생기
* 마아커 신호발생기 (표준 주파수를 발생시켜 송수신기 다이얼 눈금 교정]
* 스펙트럼 분석

--------------------------------------------------------------------------------------

통신보안 문제

-----------------------------------------------------------------------------------------------------

통신영어 문제 131. "That young amateur operator asked me where I lived" (그 젊은 아마추어무선사는 내가 어디에 살았는지 물었다.)에서 밑줄 친 부분에 가장 적합한 어구는?

◦I lived

통신영어 문제 132. 다음 문장의 밑줄 친 부분에 가장 적합한 것은?

The streets are all wet. It must have rained during the night. (거리는 온통 젖었어요. 밤에 비가 왔었나 봅니다.)

◦must have rained

통신영어 문제 133. Provide against a rainy day. (만일 비올 경우에 대비하자.)

◦provide against 〔for〕 a ~ 만일을 위해 비축하다.

* save up for a ~ 만일의 경우에 대비하여 여축하다.

통신영어 문제 134. The Olympic games are held every four years, and the Sydeny Olympic games were held in 2000. When will the next Olympic games be held ? (올림픽은 4년마다 열리며 시드니 올림픽은 2000년에 열렸습니다. 다음 올림픽은 언제 열리나요?)

◦2004

통신영어 문제 135. 다음 대화를 완성하시오.

A. : Do you have my passport, Mr, Kim? (김씨, 제 여권을 가지고 계십니까?)
A2: Do you have my radio operator's license, Mr, Lee? (이씨, 제 무선사 자격증을 가지고 계십니까?)
B : Yes. I have it. Right here. (네. 가지고 있어요. 여기 있습니다.)
B2: Yes, I have it. Here you go. (네. 가지고 있어요. 여기 있습니다.)

◦it

통신영어 문제 136. The book, written in haste, has many mistakes.(급하게 쓴 책은 실수가 많다.)

◦written : write(쓰다)의 과거분사

* haste[heist] : 급함, 서두름

통신영어 문제 137. "An amateur radio operator, or (HAM) takes written and Morse Code tests." (아마추어 무선 통신사(HAM)는 필기 및 모스 부호 시험을 봅니다.) 의 빈칸?

◦HAM

통신영어 문제 138. Though it is spring, it is still cold.(봄이지만 아직 쌀쌀합니다.) 의 적당한 단어는?

◦though[ðou]: a, ⦗종종 even ~ 꼴로⦘ …이긴 하지만, …이지만, …이나; 하긴 …(이기는) 하지만.[유사어: although]

통신영어 문제 139. Choose what you think is suitable. 알맞은 것은? (적합하다고 생각되는 것을 선택 하십시오)

◦what

* suitable [súːtǝbəl] : ~~ 에 적당한

통신영어 문제 140. '그가 온 것은 하필이면 일요일 아침 8시 였다.' 가장 적합한 것은?

◦It was on a Sunday morning at eight o'clock of all hours that he came to see me.

* of all hours : 여러 시각 중에 '하필이면' 8시

[통신 영어 문제는 간단한 영문법, 숙어 단어, 초급 회화 등을 담고 있다. 외워두면 영어 대화에 도움이 될테니 이참에 외워 두면 좋겠다.]

--------------------------------------------------------------

무선통신술 문제 106. '앞의 국에 대한 의미를 긍정적으로 읽어야 한다' 라는 뜻의 약어는?

◦C: "그렇습니다" 또는 "앞의 국에 대한 의미를 긍정적으로 읽어야 한다."

* '긍정'을 표시하는 스페인어 'Si'의 발음에서 C 를 약어로 씀

* BK: 계속중인 전송을 중단시키기 위하여 사용하는 부호.
* CFM: 확인하여 주시오. (이곳은 확인합니다.)
* PBL: 머릿말 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 무선전화에서는 RQ(언어상 지장이 있는 경우 또는 RPT) 다음에 사용한다.

무선통신술 문제 107. 통신용 Q약어중 통신 속도에 관한 내용으로 연결된 것은?

◦QRQ-QRS: QRQ(이곳은 좀더 속히 송신할까요?), QRS(이곳은 좀 더 느리게 송신할까요?)

* QRP-QRO: 출력 감소/출력 증강

무선통신술 문제 108. 영문통화표에 따른 ‘U’의 발음으로 옳은 것은?

◦Uniform= YOU-NEEFORM 또는 OONEE FORM

무선통신술 문제 109. 아마추어무선사들이 사용하는 영문통화표는 ITU/ICAO 등에서 지정한 것들과 응용한 코드로 쓰이는 것들이다. 영어 R의 영문통화표로 틀린 것은?

[x] 라이언 ⇛ Lion

◦라디오⇛ Radio
◦로미오 ⇛ Romeo
◦리차드 ⇛ Richard

무선통신술 문제 110. 영문통화표에 따른 ‘HL’의 발음방법으로 옳은 것은?

◦HL: HOH TELL LEE MAH

* 강세 위치를 묻는 문제가 자주 나온다. 대부분 액센트는 앞 음절에 있다. 세음절 N 과 S 는 중간에, J 만 양쪽에 있다.

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [19일차] [21일차]

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 19 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 19 일차

[1일차] [18일차] [20일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 101. 무선설비의 안전시설에서 규정한 고압전기란?

◦고압전기: 600볼트를 초과하는 고주파 및 교류전압과 750볼트를 초과하는 직류전압을 말한다.

전파법규 문제 102. 4MHz 초과 29.7MHz 이하 주파수대를 사용하는 아마추어국의 백만분율 주파수 허용편차?

◦500

* 주파수 허용편차[링크]:

- 법규상의 정의
         - 발사에 의해 점유하는 주파수대의 중심 주파수와 지정 주파수 사이에 허용될 수 있는, 최대편차 또는 발사의 특성 주파수와 기준 주파수 사이에서 허용될 수 있는 최대편차
         - 주로, 백만분율(ppm)로 표시 (드물게, 헤르츠(Hz)로도 표현하나, 이는 엄밀성이 부족한 표기임)
- 표시 방식
         - 주파수 허용편차 또는 주파수 정확도 = (최대 주파수 편차)/(기준 주파수)
        - 단위 : (무차원 比) [μ Hz/Hz], [Hz/M Hz], [ppm] (10-6, 백만분율)

※ 전파법/무선설비규칙 등에서, 주파수 허용 편차를 정해 줄 때, 무선국의 종류, 발사 전파의 주파수, 발사 전력 등 그 특징에 따라 다르게 정하고 있음. 아마추어국 주파수 허용편차[링크]는 느슨하다. 모든 주파수에서 500. 단, 100MHz~470MHz : 1W이하의 무선설비에 대해서 만 100

전파법규 문제 103. 변조의 결과로 생기는 주파수 대폭의 하한주파수 미만의 부분과 상한주파수를 초과하는 부분에서 각각 발사되는 평균전력이 따로 정하는 경우를 제외하고 각각 0.5%와 같은 주파수대 폭을 무엇이라고 하는가?

◦점유 주파수대폭

전파법규 문제 104. 전자파를 발생시키는 기자재로부터 전자파가 방사 또는 전도되어 다른 기자재의 성능에 장해를 주는 것에 대한 용어는?

◦전자파 장해

전파법규 문제 105. 아마추어국의 송신설비 전력을 표시하는 방법은?

◦규격전력(PR): 송신장치 종단증폭기의 정격 출력을 말함 ⇛ 송신설비 전력을 표시하는 방법이다.

--------------------------------------------------------------------------------------

전파공학 문제 121. 항행 중의 항공기가 이미 알고 있는 지점으로 부터의 거리의 정보를 연속적으로 얻을 수 있는 항법장치는?

◦DME: 거리측정(수신)장치(Distance Measurement Equipment, DME), 항공기와 VOR 기지국과의 거리를 알려주는 시스템이다.

* VOR: 초단파 전방향 무선표지(VHF Omnidirectional Range)

* GCA: 지상유도접근관제(Ground Controlled Approach)
* ILS: 계기착륙시설 수신기(Instrument Landing System)
* MTI: 이동 표적 표시기(Moving Target Indicator)

전파공학 문제 122. Q미터(Q-meter)는 어느 것을 측정하는 가?

◦코일 리액턴스의 저항과의 비

* Q-값은 코일의 용량 외에 형상(감는 방법, 동선 굵기, 철심 등)에 따라 다르다. 동조회로(고주파 차단용 초크 등)의 Q 값이 높으면 대역폭이 좁아진다.

전파공학 문제 123. Q미터(Q-meter)로 측정할 수 없는 것은?

◦ 절연저항 측정 : 콘덴서와 관련성

[Q-meter 로 측정 가능]
*  코일의 Q 및 코일의 분포용량 측정
* 콘덴서의 정전용량 측정
* Q-meter 는 동조회로의 특징을 이용하는 측정장치다. 따라서 콘덴서 용량도 측정 할 수 있다. 딥 메터, 안테나 아날라이져 등도 이러한 동조 특성을 이용한 장치들이다.

* Q-meter의 Q 는 Quality Factor 다. [링크]

전파공학 문제 124. 계기의 종류와 동작 원리 중 틀린 것은?

◦가동코일형 - 열전쌍의 열기전력 이용

[지시계기 종류]
* 열전쌍의 열기전력 이용하는 측정기는 "열전대". 온도 측정에 사용.
* 가동코일형 - 영구자석에 의해 자기장 속에 놓여진 가동코일에 전류가 흐를 때 자기장과 전류사이에 생기는 전자력을 이용한 계기로 균등눈금을 사용한다.
* 가동철편형 - 자기장 내에 있는 철편에 작용하는 힘
* 유도형 - 자기장과 와전류의 상호작용
* 정전형 - 충전된 두 물체간에 작용하는 힘

[참조] https://m.blog.naver.com/ok1659/222867435372

전파공학 문제 125. 고주파의 주파수 측정에 사용되지 않는 것은?

◦휘트스톤브리지계 ⇛ 검류계에 많이 사용

* 레헤르선 파장계 (반파장 안테나)
* 헤테로다인 주파수계 ('헤테로다인'은 주파수 변환. 주파수 계는 교류의 시간당 파고를 계수. 직접 셀 수 없는 고주파는 믹서를 통해 주파수를 낮춰서 계수.)
* 흡수형 파장계 (피측정 주파수와 동일한 동조회로를 구성하여 전력을 모두 '흡수')

전파공학 문제 126. 계기중 주파수가 높아지면 측정오차가 가장 커지는 것은?

◦휘트스톤 브리지계

* 휘트스톤 브리지는 검류계(전류가 흐르는지 아닌지)에 사용. 4개의 저항을 다이어몬드 형태(실은 직병렬 연결)으로 연결한 것을 봤을 것이다. 저항은 직류든 교류든 가리지 않는다. 달리 말하면 '주파수'와 관한한 측정의미가 없으니 오차도 클 밖에 없다.

전파공학 문제 127. 계기 중 전류계로 사용할 수 없는 것은?

◦정전형 (전압계용 이다)

전파공학 문제 128. 계기 중 지시눈금의 간격이 균등한 것은?

◦가동코일형 전류계 (균등 눈금을 사용함으로써 측정 범위를 간단히 변경시킬 수 있다.)

전파공학 문제 129. 고주파 전류계에 일반적으로 실용되고 있는 것은? / 고주파 교류의 전류 측정에 사용되는 것은?

◦열전대형 전류계: 계기중 주파수 특성이 가장 양호하다. 두 종류의 금속 A, B의 온도차에 의한 열기전력을 이용한 측정

* 금속선의 팽창을 이용한 열선형은 현재 사용되지 않으며, 열전쌍형이 고주파 전류계로 널리 사용되고 있다. 종류가 다른 금속의 접합점의 온도차에 의한 열기전력으로 가동 코일형 계기를 동작 [링크]

전파공학 문제 130. 고주파전류계의 측정범위를 확대하고자 할 경우 가장 적당한 방법은?

◦페라이트 철심을 사용한 변류기

--------------------------------------------------------------------------------------

통신보안 문제

-----------------------------------------------------------------------------------------------------

통신영어 문제 117. Select the wrong pronunciation among the following phonetic alphabets.(다음 발음 알파벳 중에서 틀린 발음을 고르시오.) 알파벳 포네틱 악센트 문제다.

◦JEW LEE ETT ('J' 는 액센트가 양쪽에 있는 유일한 알파벳)

* 문제가 웃기긴 하지만 외우자.

통신영어 문제 118. 조난통신 등에서 ‘This is’와 같은 의미로 사용되는 약어의 발음방법으로 옳은 것은?

◦DE: DELL TAH ECK OH

통신영어 문제 119. ‘You must study English a least one hour a day’ 밑줄 친 부분의 뜻은?

◦적어도

* least [liːst] : 가장적게, 적어도

통신영어 문제 120. 밑줄 친 부분이 옳지 않는 것은?

◦She pretended to know me: 그녀는 나를 아는 척했다.
◦I can afford to pay for my education: 나는 내 교육비를 지불 할 여유가 있다.
◦I want to go to Europe: 나는 유럽에 가고 싶다.
◦He finish to write a letter: 그는 편지 쓰는 것을 끝냈다. ➔ He finished to write a letter

* pretend to : ~~인 체 하다
* afford to : ~~의 여유가 있다.

통신영어 문제 121. 다음 문장의 밑줄 친 부분의 뜻과 같은 단어는?

"Each station shall be classified by the service in which it operates permanently or temporarily."

◦categorized: 분류하다.

각 무선국은 영구적 또는 한시적으로 운영하는 목적에 따라 구분된다.

통신영어 문제 122. 다음 문장의 밑줄 친 부분과 같은 의미를 가진 것은?

The punishment was not commensurate with the seriousness of the crime.

◦proportional : 비례의, 비례하는

처벌수위가 범죄의 심각성 정도에 부합하지(상응하지) 않았다.

통신영어 문제 123. They are fond of skiing in the winter’에서 밑줄 친 부분과 같은 뜻의 단어는? (그들은 겨울에 스키를 좋아한다)

◦like : 좋아하다

* fond [fɑnd/fɔnd] : ⦗서술적⦘ 좋아서(liking)

통신영어 문제 124. 다음 문장과 뜻이 같은 것은?

"You have nothing to do with it.” ("당신은 그것과 아무 관련이 없습니다.")

◦It is no business of yours.(당신의 일이 아닙니다)
◦It is none of your business.(당신이 상관할 일이 아닙니다)

통신영어 문제 125. 다음 괄호 안에 알맞은 것은?

In desert areas, roots of a plant have to go down deep (in) search (of) moisture. (사막 지역에서 식물의 뿌리는 수분을 찾아 깊숙이 내려가야 합니다.)

◦in search of

통신영어 문제 126. 다음 물음에 가장 적적한 답을 고르시오.

The weather is very changeable in September. How is it today? (9월은 날씨가 매우 변덕스럽다. 오늘 어때 ?)

◦It is fine today. (오늘은 날씨가 좋습니다.)

* I hope it will be fine. ➔ 저는 그것이 잘 되길 바랍니다.
* I hope it would be fine. ➔ 괜찮았으면 좋겠어요.
* It was fine today. ➔ 오늘은 날씨가 좋았습니다.

통신영어 문제 127. I am preparing (for) the examination of amateur operator (아마추어 무선사 시험을 준비하고 있습니다.)

◦preparing[pripέǝr] : 준비하다, 채비하다

* preparing for: 채비하다《for》; …을 미리 마련하다; 예습하다

통신영어 문제 128. He knows little English, (still less) French. (그는 영어를 거의 못하지만 프랑스어는 더 못한다.)

◦still less

통신영어 문제 129. He always wants to meddle in affairs which are of no concern to him.(그는 항상 자기와 상관없는 일에 참견하기를 원한다.)

◦meddle[médl]: 쓸데없이 참견하다. 간섭하다

* affair: 일, 업무, 사무, 용건
* concern[kǝnsə́ːrn] :~~ 관계하다. 관계되다

통신영어 문제 130. 'He has few friends.' 에서 has few뜻은?

◦거의 없다.

* a few: 어느정도 조금, 몇몇의 / * few[fjuː] : 거의 없는

[통신 영어 문제는 간단한 영문법, 숙어 단어, 초급 회화 등을 담고 있다. 외워두면 영어 대화에 도움이 될테니 이참에 외워 두면 좋겠다.]

--------------------------------------------------------------

무선통신술 문제 101. 무선전신 통신용 Q약어 중 ‘QSH’의 의미를 적합한 것은?

◦QHS: 그곳은 그곳의 방향탐지장치로 귀항할 수 있습니까?

* QSD: 이곳의 전건조작은 부정확합니까?
* QSS: 그곳은 어느 통신주파수를 사용합니까?
* QSM: 그곳에 송신한 최후의 전보를 반복할까요?

무선통신술 문제 102. '보통어를 사용하는 단어'의 의미에 해당하는 약어 및 부호는?(2201)

◦YZ: 보통어를 사용하는 단어

* KA: 시작신호
* WD: 단어 또는 집합
* ZQ: 업무 취급용의 전송지시에 사용하는 전치부호

무선통신술 문제 103. 물음표 다음에 사용하는 약부호는?

◦AA : ~~의 후 전부 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT 다음에 사용한다.]
◦AB : ~~의 전 전부 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT다음에 사용한다.]

무선통신술 문제 104. 무선전신 통신용 Q약어 중 ‘그곳은 중계를 하여 주시겠습니까?’를 물어보고자 할 때 사용하는 모르스 부호는 ?

◦QSP: 그곳은 무료로․․․에 중계하여 주시겠습니까?

* QSW: 「이쪽은․․․(주파수)로 변경가능합니다」
* QSA: 이곳의 신호(또는․․․의 신호)의 강도는 어떠합니까?
* QSU: 「그쪽은․․․(주파수)로 변경바랍니다」

무선통신술 문제 105. 무선전신 통신용 Q약어에 관해 설명하시오.

◦QSA: 이곳의 신호(또는․․․의 신호)의 강도는 어떠합니까?
◦QRA: 귀국명은 무엇입니까?
◦QRH; 이곳의 주파수는 변화합니까?
◦QRI: 이곳의 발사의 음질은 어떠합니까?

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [18일차] [20일차]

[HAM] RTL-SDR 동글 구버젼 단파 수신 변경(Direct-Sampling)

[HAM] RTL-SDR 동글 구버젼 단파 수신 변경(Direct-Sampling)

T820 튜너 칩을 거치지 않고 안테나 입력을 RTL 2832 의 Q-in 연결하여 직접 샘플링(Direct Sampling)하면 HF 수신용으로 사용 가능.

인터넷 검색을 통해 받아본 데이터 쉬트를 참고하여 RTL-SDR 동글의 구성을 보면 이렇다.

RTL2832 라는 IC는 MPEG-2 규격의 디지털 방송을 복조해 준다. 7비트 ADC 가 내장되어 중간 주파수로 변환된 전파신호를 I 와 Q 신호의 디지털 데이터로 샘플한 후 MPEG-2 복조를 수행하여 USB 2.0 인터페이스를 통해 PC 로 전송한다. PC에서는 단순히 복도된 데이터를 틀어주기만 하면 된다.

디지털 방송은 각 나라마다 굉장히 넓은 범위에서 송출된다. 대개 VHF/UHF 대역의 전파를 쓰므로 이를 다운 컨버젼 해주는 IC가 R820 튜너다. 이 튜너가 취급하는 주파수 범위가 42~1002Mhz 인데 단파대 2~30Mhz 에 맞지 않다.

다행히 RTL2832 라는 IC가 받아들이는 중간 주파수로 Zero IF 모드라는 것이 존재 하는데 말그대로 날 전파는 그냥 받아들인다는 뜻이다. 통과대역도 넓어서 6/7/8Mhz 다. RTL2832 에 내장된 MPEG-2 기능을 무시하고 디지털화 된 날 데이터를 USB 2.0을 통해 PC로 전송하면 PC에서는 SDR-Sharp# 또는 HDSDR 같은 소프트웨어로 FFT 처리하여 워터-폴도 보여주고 AM/FM/CW/SSB 등 각종 복조도 수행한다. 특히 필터의 기능은 천만원짜리 상용 무전기에 비할 바가 아니다. 상용 무전기에 장착되어 있는 DSP에 비해 PC의 CPU는 훨씬 성능이 좋은 탓이다.

원래 RTL2832 가 디지털 방송 복조용으로 만들어 졌고 PLL 이 프로그램 가능하기에 단파대에 필요한 샘플링 주파수를 충분히 감당 할 수 있다. 게다가 이런 제어를 열어 놨으니 실제 목표했던 용도가 있지만 단파 수신, 특히나 아마추어 무선사에게 축복이라고 할 만 하다. RTL-SDR V3는 최신버젼으로 위와 같은 변경이 필요 없이 아예 단파 신호 직접 샘플링을 지원한다. 단돈 3만원(29달러)로 최고의 SDR 수신기를 구비 할 수 있다. 단! 안테나가 없으면 소용없다. 안테나는 그저 기다란 전선이면 된다. 낚시대로 만들어보자! [링크: 낚시대 안테나(완성)]

---------------------------------

최신(2021) RTL-SDR V3 버젼에서는 아예 직접 샘플링을 지원하도록 회로가 변경 되었다. 그들 말로는 V3 에는 직접 샘플링을 위한 보강 회로를 해놨다고 한다. 확실히 성능이 좋아지긴 한것 같다. 윗 내용은 이전 버젼에서도 직접 샘플링이 가능 하다는 글을 보고 시도해 본건데 기대에 못미치긴 한다.

[ https://www.rtl-sdr.com/buy-rtl-sdr-dvb-t-dongles/ ]

V3를 가지고 QRP 송신기와 함께 수신기 용으로 큰 불만 없이 사용중이다. 국내 및 일본 신호 위주로 듣는 중이라 그런지 감도에 큰 불만은 없다. 오히려 AM 방송이 과도입력 되서 감쇄 시켜서 듣고 있다.

[ https://goodkook.blogspot.com/2023/02/ham-qrppers-audio-box.html ]

ILOVEQRP 페이스북 그룹에 PC의 SDR 소프트웨어 필터 성능이 기백만원 짜리 수신기 못지 않다고 과장 섞인 글을 올렸더니만 설왕설래 하는 중. 그정도는 아니다. 수신기로 못쓴다. 가격대비 성능 최고다. 등등의 글이 달렸다.

https://www.facebook.com/groups/iloveqrp/permalink/862166411556245/

RealTek이 RTL2832라는 IC를 내놓고 본의 아니게 아마추어 무선에 큰 기여를 한 것은 분명하다.

[HAM] 낚시대 수직 안테나 (완성)

[HAM] 낚시대 수직 안테나 (완성)

낚시대로 수직 안테나를 만들어 봤다. 멀쩡히 잘 쓰고 있는 수평 다이폴 안테나(실은 G5RV) 놔두고 왜 이짓을 하는지 가끔씩 스스로 의문을 가지게 되지만 아마추어 무선 입문의 가장 큰 걸림돌이 안테나라는 생각이 들어서 조금이라도 참고가 될까 싶은 생각에서다. 웬 오지랍인가 싶지만 어쨌든 해봤다.

여러 묘수들을 내서 짧고 감추기 좋은 실내 안테나, 베란다 안테나 들이 시판되고 있는걸 보게 된다. 후기들을 보면 제각각 인데 교신이 됐다며 흥분하는 모습을 보면 어쩌다 교신이 된 것을 가지고 호들갑은 아닐런지. 그 후기를 보고 따라 구입 했다가 실망하면 어쩌나 하는 걱정도 든다. 이 또한 오지랍 이겠지.

안테나에 관한한 짧고 기밀스런 묘수란 없을 것이다. 짧을 수록 성능저하를 감수해야 한다. 주거환경이 단파 무선국 운용에 적절치 않다면 차선의 방법은 밖으로 나가는 수밖에. 산정상에 오르는 SOTA(Summit On The Air), 공원을 찾아가는 POTA(Park On The Air), 심지어 넓은 쇼핑몰 주차장을 찾아가는 WMPLOTA(Wallmart Parking-Lot On The Air)까지 다양한 활동이 있다. 짧은 베란다 안테나, 실내 안테나라는 말에 현혹되서 구입 했다가 실망만 맛보고 아마추어 무선이라는 취미를 거두는 일이 없길 바라는 마음에서 한마디 거들자면 조금 긴 작대기 하나 들고 동내 놀이터에 라도 나가보라는 것이다.

낚시대 안테나의 목표는 가장 저렵한 비용으로 쓸만한 단일 밴드 단파대 안테나가 목표다. 물론 여러 아마추어 밴드를 모두 수용하는 다 밴드 안테나(Multi-Band Antenna)면 좋겠으나 상술일 뿐이다. 상품 소개에 아마추어 무선 전 밴드를 수용한다면 얼마나 구미당기는 일이 아닌가 말이다. 실제 아마추어 무선국을 운용하다 보면 40미터 밴드라고 하는 7Mhz 가 가장 통신도 잘되고 운용 무선국 수도 많으니 허탕치는 경우도 적다. 야외로 나간 무선국의 설치와 철거가 쉽고 신속하게 이뤄져야 한다는 점도 고려했다. 먼저 안테나 모습은 이렇게 생겼다.

약 5m 길이의 낚시대, 1.4m 길이의 PVC 파이프 그리고 8미터 길이의 래디얼 4개를 바닦에 십자형으로 널어놨다. 래디얼 선의 길이와 갯수는 대략 가용한 전선을 네가닥으로 잘랐을 뿐이다. 갯수는 많으면 좋겠으나 적어도 5미터 이상 길이로 4개 이상은 되어야 한다. 수직 안테나는 파장의 1/4은 되어야 한다니 40 미터 밴드는 10미터 길이가 되어야 한다. 아쉽지만 우리는 6.4미터 밖에 않되니 중간에 단축용 로딩 코일을 달아주자. 안테나 설계는 만만치 않다. 다행히 계산을 해주는 인터넷 사이트가 많다. 그중 하나가...

Coil Shortened Vertical Antenna Calculator

https://www.66pacific.com/calculators/coil-shortened-vertical-antenna-calculator.aspx

길이 조건을 주고 계산을 했더니 이렇게 나왔다.

약 8.5uH의 코일을 감으라 한다. 고맙게도 코일 계산 페이지도 있다. PVC 파이프 직경이 7 센티미터다.

23바퀴를 16 센티미터 폭으로 감으면 13.3uH가 된단다. 이 정도면 충분하다 싶다. 코일 이란 물건이 감는 형상에 따라 변화도 심하고 안테나 설치 조건에 따라 매칭에 필요한 용량 변화가 있으니 충분히 감아 놓고 무선국을 운용 할 때마다 조정해 주기로 한다.

감은 코일 중간부터 피복을 벋겨 냈다. 동선이 닿으면 않되므로 나무젖가락에 홈을 파낸 스페이서를 붙인 후 코일을 감았다. 용량을 조절 할 수 있도록 악어 클립을 연결했다.

안테나 급전부와 래디얼 연결은  바나나 플러그로 만들었는데 설치와 해체하기 매우 편하다.

안테나는 지름 1미리 스텐리스 연선을 썼고 믿둥에 M8 볼트를 끼워서 로딩 코일과 결합한다.

땅바닥에 설치는 간단하다. 긴 캠핑 텐트 고정용 팩에 장판지를 감아서 땅에 박는다. 혹시 바람에 안테나가 쓰러질 지도 모르니 여분의 텐트 팩을 준비해서 지선용으로 써도 좋을 것이다.

단축용 로딩 코일의 용량을 조절하면 별도의 안테나 튜너 없이도 매칭 시킬 수 있다. 자작한 송신기의 경우 50옴 임피던스의 신뢰도가 낮으니 세밀하게 조정하고 싶다면 작은 안테나 튜너를 가지고 있어도 좋다. 이 안테나 성능은 제대로 쳐놓은 반파장 다이폴 만은 못한다. 단축 안테나라는 점을 고려하면 괜찮다. RTL-SDR 동글로 수신한 토요일 아침의 7Mhz 밴드 모습이다. 전 밴드가 우글우글 하지 않은가! 수신이 된다면 송신은 당연히 잘된다. 길이가 겨우 2미터 쯤으로 과격하게 단축시킨 휩 안테나 보다는 훨씬 낳을 것이다. 방안에 앉아 매일 무선국을 운용하려는 것이 아니라면 단촐한 낚시대 안테나 들고 밖으로 나가보는 것은 어떤가.

비용은 얼마나 들었을까? 이 안테나를 만드는데 필요한 재료를 보면,

- 민장대 낚시대 5.4m
- 2.5 SQ 동선 (코일용) 2m
- 2.5 SQ 동선 (하단 엘리먼트) 1m, 래디얼용 40m
- 동축 코넥터, 바나나 플러그 2개
- 1mm 굵기 스텐 철선 6m
- M8 스텐 볼트 1개, 너트 5개
- 러그 압착 단자 1개
- 직경 7cm PVC 파이프 1m
- 40cm 길이 텐트 팩 4개
- 장판지 약간 (지물포에가면 1m 간격으로 끊어서 살수 있음)

약 5만원 정도면 충분하겠다.

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 18 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 18 일차

[1일차] [17일차] [19일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 96. 전파형식 R3E, H3E, J3E를 사용하는 무선설비의 점유주파수대폭의 허용치는?

◦3KHz (R, H, J: 단측파대 / 3: 아날로그 단일채널 / E: 전화음성)

------------------
전파형식 표기법 [링크]

첫째 기호: 주반송파의 변조형식
        - A: 주반송파가 진폭변조된 양측파대
        - R: 단측파대의 저감 또는 가변레벨반송파
        - H: 주반송파가 진폭변조된 단측파대의 전반송파
        - J: 주반송파가 진폭변조된 단측파대의 억압반송파
        - F: 주반송파의 각이 변조된 주파수변조
        - G: 주반송파의 각이 변조된 위상변조

둘째 기호: 주반송파를 변조시키는 신호의 특성
        - 1: 변조용 부반송파를 사용하지 아니한 단일 채널(퀀 타이즈 또는 디지털정보를 포함)
        - 2: 변조용 부반송파를 사용한 단일채널(퀀 타이즈 또는 디지털정보를 포함)
        - 3: 아날로그정보를 포함하는 단일채널

셋째 기호: 송신할 정보 형태
        - A: 전신/가청수신용
        - B: 전신/자동수신용
        - C: 팩시밀리
        - D: 데이터전송․텔레메트리․텔레코멘트
        - E: 전화(음성방송을 포함한다)
        - F: 텔레비전(영상)
--------------

전파법규 문제 97. 다음 용어에 대한 정의를 기술하시오(4개) ⇛ 전파법

◦전파 : 인공적인 유도(誘導) 없이 공간에 퍼져 나가는 전자파로서 국제전기통신연합이 정한 범위의 주파수를 가진 것
◦주파수분배 : 특정한 주파수의 용도를 정하는 것 ⇛ 분배용도
◦주파수할당 : 특정한 주파수를 이용할 수 있는 권리를 특정인 에게 주는 것 ⇛ 할당권리
◦주파수지정 : 특정한 허가나 신고로 개설하는 무선국에서 이용할 특정한 주파수를 지정하는 것(1402) ⇛ 지정이용
◦주파수 사용승인 : 안보ㆍ외교적 목적 또는 국제적ㆍ국가적 행사 등을 위하여 특정한 주파수의 사용을 허용하는 것 ⇛ 승인행사
◦지구국 : 우주국과 통신을 하기 위하여 지구에 개설한 무선국

전파법규 문제 98. 전파의 발사에 의하여 점유하는 주파수대의 중심주파수와 지정주파수 사이에 허용될 수 있는 최대편차 또는 발사의 특성주파수와 기준주파수사이에서 허용될 수 있는 최대편차로 정의되는 용어로 백만분율 또는 헤르츠(Hz)로 표시하는 것은?

◦주파수 허용편차

전파법규 문제 99. 주어진 발사에서 용이하게 식별되고, 측정할 수 있는 주파수를 무엇이라 하는가?

◦특성주파수

전파법규 문제 100. 다음 중 무선설비에 안전시설을 설치하는 이유는?

◦인체의 위해 및 물건의 손상을 방지하기 위하여

--------------------------------------------------------------------------------------

전파공학 문제 111. 저주파 발진기의 출력파형을 정현파에 가깝게 하기 위하여 발진기의 출력에 접속하여야 하는 것은?

◦저역 여파기(LPF)

* '정현파에 가깝게' : 고주파 증폭을 하면서 동반된 스퓨리어스(기생파, 고조파 등)가 포함된 맥동파에서 목적 주파수 만을 걸러냄. 특히 고조파(harmonics)를 걸러내기 위해 저역 필터(LPF, Low-Pass Filter)를 접속 함. 탱크회로, LC 네트워크 필터 등등으로 불린다.

전파공학 문제 112. SSB송신기는 변조 입력이 없을 때 어떤 전력이 송출 되나? (단, 반송파전력을 Pc, 변조도를 ma라고 함)

◦0 (zero)

* SSB: 반송파 억압 단측 대역. AM은 아무소리도 안실리면 반송파가 송출된다. SSB는 반송파 마져 억압되어 아무 신호도 나가지 않는다.

전파공학 문제 113. FM 송신기의 전력증폭기에서 가장 많이 사용하는 증폭방식은?

◦C급

* 모드에 상관 없이 송신기의 전력 증폭기(PA, Power Amp)에는 효율이 가장 좋은(충실도는 가장 나뿐) C급 증폭기 사용.

* 증폭기는 바이어스를 걸어주는 방식에 따라 A, B, AB, C 급으로 분류된다. C 급은 바이어스 전압 수준은 극단적으로 낮춰 효율이 좋은 반면 왜율이 높아서 반드시 저역 여파기(LPF)를 사용해야 한다.

전파공학 문제 114. 송신기의 “주파수 체배기”는 어떤 목적으로 이용되는가?

◦발진주파수를 정수배하여 얻고자 하는 주파수를 얻기 위하여.

* LC 발진기, 크리스털 발진기는 안정적인 고주파 발진을 하기 어렵다. LC 발진기의 경우 발진 파형을 '찌그러 트려' LPF를 통과 시켜 주파수 체배. 크리스털 발진기는 고조파를 골라내는 방법으로 체배.

전파공학 문제 115. 수신기에 고주파 증폭회로를 사용하였을 때 장점이 아닌 것은?

◦중간 주파수로 변환 [변환기(mixer) 회로 사용]

[수신기에 고주파 증폭회로를 사용할 때 장점 들]
- 선택도 향상
- 신호대 잡음비 개선
- 이득 증대

전파공학 문제 116. 증폭기의 이득 대역폭 적(GB積)에 관한 설명으로 틀린 것은?

◦저주파 증폭기 설계에 유효하다.

[이득 대역폭 적(Gain Bandwidth Product)]
* 증폭기 설계상의 성능지수로 증폭기에서 이득과 대역폭 사이에 절충 관계를 나타냄
    - 이득을 키우면 대역폭이 줄어들고
    - 이득을 낮추면 대역폭을 늘릴 수 있음
     - 이득-대역폭 곱은 항상 일정함

* 중역주파수의 이득과 CR결합회로의 차단주파수와의 곱이다.
* GB적이 클수록 광대역 증폭기를 만들기 쉽다.
* GB적이 120MHz일 때 B가 10MHz라면 이득이 12이다. (GBP는 이득과 대역폭의 곱이므로 대역폭이 10Mhz 이면 이득은 12)

전파공학 문제 117. AM수신기의 감도 측정에 필요한 기기는?

◦표준신호발생기

전파공학 문제 118. 표준신호발생기의 출력 단자를 개방했을 때 출력이 40dB이면 단자의 전압은 몇 V인가?

◦100uV (?????)

* 근데 .... 출력이 40dB 면 10000=10kw 이 문제는 뭐지?

전파공학 문제 119. 접지봉 및 접지선에 대해 설명으로 틀린 것은?

◦접지봉은 지하 25cm 이상 깊이로 지역별 동결심도를 고려하여 매선한다. (최소한 지면으로 부터 75cm 이상 매설해야함.)

[접지봉과 접지선]
- 접지봉 간격은 접지봉 길이의 최소 2배 이상 이격하여 설치한다.
- 접지선은 강전류를 대지로 안전하게 방전시킬 수 있는 굵기를 사용한다.
- 접지봉이 리드선과 접지봉 간을 연결하는 접지선은 연동연선을 사용한다.

전파공학 문제 120. 한 개의 도선에 흐르는 전류량과 주파수 변화와의 관계는?

◦높은 주파수일수록 감소한다

* 송신 안테나의 원리: 고주파 전류 일수록 도선에 흐르기 보다 복사(방사) 한다.

--------------------------------------------------------------------------------------

통신보안 문제 96. 비밀의 분류 등급이 가장 낮은 것은?

◦대외비

통신보안 문제 97. 아마추어무선기사에 대한 통신보안 교육기관은?

◦중앙전파관리소, 한국방송통신전파진흥원

통신보안 문제 98. 통신보안 교육에 관한 사항을 지키지 않는 경우 1차 위반시 해당 무선국에 명할 수 있는 운용 정지기간은?

◦3개월
◦2회 위반시 업무종사정지 1년

통신보안 문제 99. 통신보안용 호출명칭의 구성은?

◦호출명칭은 한글을 포함하여 숫자로 최대 5자까지 구성한다.
◦국가기관 통신망, 방위산업통신망, 국가안전보장상 주요통신망에서 쓰인다.

통신보안 문제 100. 전파법에 의해 통신보안교육을 반드시 이수해야 하는 무선국은?

◦아마추어국

* 지방 자치단체 무선국을 제외한 모든 무선국은 5년마다 보안교육을 받아야 한다. 단, 아마추어국은 5년마다 허가 갱신시 보안교육 교재를 배포하는 것으로 갈음하고 있다.

통신보안 문제 101. 통신보안(아마추어국 포함-전파법 문제) 교육을 받아야하는 주기는?

◦5년에 1회

통신보안 문제 102. 통신 보안에 관한 사항을 준수하도록 하고, 위반하였을 때 적용하는 법령?

◦전파법

통신보안 문제 103. 과학기술정보통신부가 소속공무원으로 하여금 정기적 또는 필요시마다 통신보안사항의 준수여부를 확인하게 할 수 있는 무선국은?

◦아마추어국

-----------------------------------------------------------------------------------------------------

통신영어 문제 105. (AR) is sent using CW to indicate the finish of a formal message. 빈칸에 맞는 것은? ((AR)은 형식 메시지의 완료를 나타내기 위해 CW를 사용하여 전송됩니다.)

◦AR: End of message

통신영어 문제 106. ‘영문 통화표’로써 ‘CHINA’를 올바르게 나타낸 것은?

◦Charlie Hotel India Alfa

통신영어 문제 107. 알파벳 통화표의 발음에 대한 강세를 실선으로 표시한 것 중 바른 것은?

◦V: VIK TAH
◦W: WISS KEY
◦P: PAH PAH
◦X: ECKS RAY

통신영어 문제 108. Choose the incorrect one in the following underlined phonetic figure code.

CheongJu Radio, This is KimWooho. Roger, I say again word after draft 10.57

( 다음 밑줄 친 표음 부호에서 잘못된 것을 고르십시오. '청주무선국 김우호입니다. 로저, 드래프트 10.57'에 이어 다시 한 번 말씀드립니다.)

◦10.57:

◦1 : UNA / ONE
◦0 : NADA / ZERO
◦소수점 : DECIMAL
◦5 : PANTA / FIVE
◦7 : SETTE / SEVEN

* incorrect[ìnkǝrékt] : 부정확한, 올바르지 않은
* figure[fígjǝr/-gǝr] : 숫자, 값
* draft[dræft]: 도안, 설계도

통신영어 문제 109. What is the phonetic Alphabet code for telephone and radio correspondence of the following letter ‘N’ (다음 문자 'N'의 전화 및 무선 통신에 대한 음성 알파벳 코드는 무엇입니까?)

◦November

통신영어 문제 110. Choose the wrong ICAO phonetic alphabet.

◦R : Roma
◦F : Foxtrot
◦J : Juliett
◦L : Lima

통신영어 문제 111. DS3ROM의 호출부호를 철자표를 사용하여 호출 할 때 밑줄 친 발음 및 음절의 강세가 맞는 것은?

◦DELL TAH, SEE AIR RAH, TAY-RAH-TREE, ROW ME HO , OSS CAH, MIKE

통신영어 문제 112. 영문통화 발음

통신영어 문제 113. Choose the wrong one that the syllable to be emphasized is underlined among the following phonetic alphabets. (다음 음성 알파벳 중에서 강조할 음절에 밑줄이 그어진 것을 옳지 않은 것을 고르시오.)

통신영어 문제 114. Choose the incorrect one in the following figure code. (다음 숫자 코드에서 잘못된 것을 고르십시오.)

통신영어 문제 115. 국제호출부호 시리즈의 분배표 상에서 우리나라의 Call sign시리즈가 아닌 것은?

◦대한민국의 호출부호열은: HL, 6K, 6L, 6M. 6N, DS, DT, D7, D8, D9

통신영어 문제 116. How do you pronounce fo th word ‘CORRECTION’ ? ('CORRECTION'을 어떻게 발음합니까)?

◦KOR-REK-SHUN (코렉션)

--------------------------------------------------------------

무선통신술 문제 96. ‘Shall I Send Faster? 의 뜻을 가진 Q약어는?

◦QRQ? 이곳은 좀더 속히 송신할까요?

* QRV? 그곳은 준비가 되어 있습니까?
* QRT? 이곳은 송신을 중지할까요?
* QST? [이런 것 없음]

무선통신술 문제 97. 교신 중 ’혼신-공전의 방해-페이딩‘.. 무선전신 통신용 Q약어?

◦QRM-QRN-QSB

무선통신술 문제 98. 무선전신 통신용 Q약어 중 ‘신호의 명료도’를 물어보고자 할 경우 사용하는 약어는?

◦QRK: 이곳의 신호 (또는․․․의 신호) 의 명료도는 어떠합니까?

무선통신술 문제 99. 무선전신에서 사용하는 약부호로 ‘전치부호’는?

◦P: 무선사보를 표시하는 전치부호
◦SVC: 국보를 표시하는 전치부호
◦ZQ: 업무 취급용의 전송지시에 사용하는 전치부호

* HH: 정정부호

무선통신술 문제 100. ‘이쪽은 ~~(주파수)로 변경하는 합니다’에 해당하는 무선전신의 약어 및 부호로 알맞은 것은?

◦QSW: 「이쪽은․․․(주파수)로 변경가능합니다」

* QSA: 「감도」
* QSU: 「그쪽은․․․(주파수)로 변경바랍니다」
* QSP: 그곳은 무료로․․․에 중계하여 주시겠습니까?

* 주파수 변경에 관한 Q 부호

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [17일차] [19일차]

[HAM] 안테나 튜너 만들다 피본 이야기

[HAM] 안테나 튜너 만들다 피본 이야기

QRP 용 안테나 튜너를 만들어보기로 했다. 부품통을 뒤져보니 폴리 바리콘, T68-2와 43 토로이드 코어가 나왔다. 다른 사람들의 경험을 참고하여 대략 코일을 감고 시험해 보니 G5RV 안테나에 매칭이 됐다. 안테나 튜너라는 물건이 비 매칭 안테나(G5RV나 랜덤 롱와이어 같은)를 대상으로 임피던스 매칭 용으로 쓰이니 굳이 동조 계산이고 뭐고 없이 경험에 의존하는게 상책이다 싶다. 비 매칭 안테나 인데다 안테나 설치 환경이 변화무쌍 하니 그저 임피던드 매칭 범위가 넓은게 장땡 아니던가. 일단 먼저 참고로 한 것이...

https://dxexplorer.com/multi-z-antenna-tunner/

만들어서 G5RV Jr 안테나에 물려 자작한 7Mhz QRP 송신기로 시험해 보니 매칭이 된다. 그래서 케이스를 만들어 주려다 피봤다!

어쨌든 천신만고(?) 끝에 완성을 보긴 했다.



그런데....

사용하려던 낚시대 안테나는 7Mhz에 매칭 시켰던 안테나 아니었던가? [링크: 낚시대 수직 안테나] 코일 단축 수직 안테나 계산기로 정확히 계산해서 로딩 코일도 감고 세웠더니 안테나 튜너가 필요가 없네.............

https://www.66pacific.com/calculators/coil-shortened-vertical-antenna-calculator.aspx



안테나 튜너 없이도 매칭 잘된다. 더구나 중간에 로딩 코일 용량 조절하려고 클립을 달았더니 더더욱 튜너는 필요가 없어졌다. 괸시리 피만 봤나 싶은 억울한 마음에 페이스북 I LOVE QRP 그룹에 하소연을 했더니 다들 자작파 들인지 손가락 잘리는(?) 경험은 너도나도 있나보다. 댓글이 무려 스므개나 달렸다. 그중 댓글 장원은...

https://www.facebook.com/groups/iloveqrp/permalink/860153531757533/

"You could spare a finger but you only got two thumbs"
"손가락 하나를 내주고 좋아요 두개를 획득했네"

그런데......

이베이 상점에 QRP ATU 키트가 단돈 만오천원($12)이란다. 어떻게 이 가격이 가능한가? 두개의 토로이드 코어, 두개의 폴리바리콘, 12 접점 로터리 스위치, 두개의 BNC 코넥터, 노브들 그리고 프라스틱 상자까지 합쳐서 단돈 12달러 라니! 중국에서 한국까지 배송료 1.5달러.

https://www.ebay.com/itm/353139785397?mkcid=16&mkevt=1&mkrid=711-127632-2357-0&ssspo=1khxhdjjqiw&sssrc=2047675&ssuid=&widget_ver=artemis&media=FB&fbclid=IwAR1g8bwE8KvgfocRShB_CB7EC3BzOffuEfWAmGA-l0JdsBbVW7FkIHCZKFs

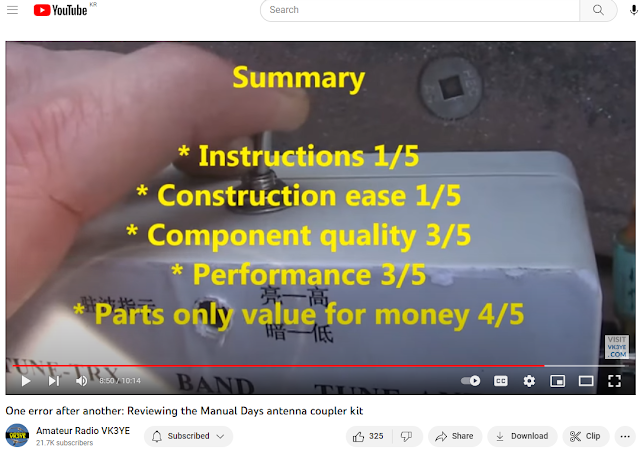

리뷰를 보면 안테나 튜너로는 의심 스럽고 설명서는 메롱~ 이라 초보자에게 권하지 않는다고 한다. 안테나 튜너로는 의심스런 물건이지만 부품들은 다른 용도로 충분히 전용가능 하겠다.

https://youtu.be/vHD4J4X9Ssg

어쨌든 중국에서 나오는 물건들을 보면 도무지 이해 불가다. 다 사그러져 간다는 아마추어 무선 취미가 들을 상대로 무전기를 포함해 키트까지 못믿을 가격으로 쏟아져 나오는 걸 보면 더욱 이해 불가다. 그 탓인지 가격 경쟁에서 도저히 따라가지 못하는 국내외 온-라인 전문 상점(카페)들은 사라지고 보따리상들 만 난무하고 있다. 과연 중국은 자작 취미가들의 혜택인가? 적인가?

QRP 안테나 튜너 만들다 피본 이야길 하려다 딴데로 흘럿다.

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 17 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 17 일차

[1일차] [16일차] [18일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 91. '스퓨리어스 발사'라 함은 필요주파수대폭 바깥쪽의 주파수에서 발생하는 발사를 말하는데 스퓨리어스 발사에 포함되지 않는 것은?

◦고조파발사
◦기생발사
◦상호변조 및 주파수 변환 등에 의한 발사를 포함함.

【×】 대역 외 발사(out-of-band emission)

* Spurious emissions exclude out-of-band emission: 스퓨리어스 발사는 대역 외 발사를 제외한다.
* Spurious emissions include harmonic emissions, parasitic emissions, intermodulation products and frequency conversion products, but exclude out-of-band emission [ITU-R  SM.1541-6]

전파법규 문제 92. 안테나계(공중선계)의 충족 조건을 나열하시오.

◦정합은 신호의 반사손실이 최소화 되도록 할 것
◦공중선의 이득이 높을 것 (전파법 무선설비 규칙과 배치되나?)
◦지향성은 복사되는 전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것

【×】 수신감도가 충분하고 좋을 것 [수신기(회로)의 조건/송수신기와 공중선 계는 별개다.]

[무선설비규칙의 일부조항 참고]

* "송신안테나계"란 송신장치에서 발생하는 고주파 에너지를 공간에 복사하는 설비를 말한다.

* 제2조(정의) ① 이 고시에서 사용하는 용어의 뜻은 다음과 같다.
    1. “수신장치”란 전파를 받는 장치와 이에 부가하는 장치를 말한다(수신공중선과 급전선을 제외한다.

* 제11조(안테나계) 안테나계는 다음 각 호의 요건을 모두 갖추어야 한다.
    1. 안테나는 무선설비를 작동할 수 있는 최소 안테나 이득을 가질 것
    2. 정합(整合)은 신호의 반사손실이 최소화되도록 할 것
    3. 지향성은 복사전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것

전파법규 문제 93. 일반 국민들이 직접 수신하도록 할 목적으로 지상의 송신설비를 이용하여 송신하는 무선통신 업무는?

◦지상파 방송업무

전파법규 문제 94. 무선설비의 안전시설에 관해 설명하시오.

◦인체의 위해 및 물건의 손상을 방지하기 위하여
◦취급자 외의 자가 출입하지 못하도록 된 장소에 고압전기를 통하는 설비(전기 철책?)가 있는 경우 별도의 안전시설을 하지 않아도 된다.
◦송신설비 각 단위장치 상호간을 연결하는 전선으로서 고압전기를 통하는 것은 접지된 금속 차폐체내에 수용하여야 한다.
◦고압전지를 통하는 급전선 등은 사람이 기거하는 평면으로부터 2.5미터 이상의 높이에 설치하여야 한다.

【×】 육상이동국 등 휴대형 무선설비의 공중선에도 안전시설을 해야 한다. (휴대용으로 안전시설 설치 곤란)

전파법규 문제 95. ①전파의 효율적인 이용을 촉진하고 ②혼신의 신속한 제거 등 ③전파이용 질서의 유지를 위하여 행하는 업무는?

◦전파감시 업무

--------------------------------------------------------------------------------------

전파공학 문제 101. 무선송신기의 구비조건 은?

◦불필요한 스퓨리어스 방사가 적을 것
◦외부의 온도, 습도의 변화에 영향이 적을 것
◦안테나 공급전력은 항상 안정, 확실할 것.

【×】 점유주파수 대역폭이 넓을 것

전파공학 문제 102. PCM 방식은 표본화-양자화-부호화 과정을 거친다. 이 중 표본화 조건은? (fS: 표본화주파수, fm: 신호 주파수)

◦fS > 2fm

* 표본화 주파수: 신호 주파수의 두배 이상 되어야 한다 [샘플링 주파수의 조건]

전파공학 문제 103. 소인발진기(Sweep Generator)는 독자적인 측정이 어렵다. 이때 어떤 다른 계기와 결합해서 사용해야 하는가?

◦오실로스코프

* 소인발진기(Sweep Generator): 진폭이 일정하고 주파수가 주기적으로 변화하는 고주파 발진기 [예: FM 신호 발생기]

전파공학 문제 104. 슈퍼헤테로다인 수신기에서 중간 주파수가 410Khz, 수신 주파수가 770KHz일 때의 영상 주파수는 얼마인가?

◦1590KHz (= 410 + 770)

* 주파수 변환(mixer) 시 두 주파수의 합과 차가 동시에 생성된다. 이때 생성된 두 주파수의 비율은 동일하다. 둘 중 하나를 골라 사용한다. 나머지 하나를 이미지 주파수(image: 유령 주파수)라 한다.

전파공학 문제 105. AM 송신기의 성능측정에 대한 일반적인 설명으로 맞지 않는 것은?

* 가청 발진주파수는 보통 3000Hz로 한다. [~20Khz 까지로 정의된 가청 주파수 대역 중 꼭 3Khz 를 선택할 이유는 없다]

[AM 송신기의 성능측정에 대한 일반적인 설명 이라는데... 뭔 소린지?]
➔ S/N 측정 시 직선검파기와 송신기는 소결합시켜 동조시킨다.
➔ 점유주파수대역폭 측정에는 직선검파기가 사용된다.
➔ AM송신기 대전력 측정에는 수부하전력계가 많이 사용된다.

전파공학 문제 106. 패킷(Packet) 통신의 특징이 아닌 것은?

◦통신망 구축의 비용이 많이 소모된다. 【해당없음】

[패킷 통신은 디지털 통신의 특징]
➔ 신뢰성이 높다. (오류정정 부호 삽입)
➔ 부가서비스를 제공할 수 있다. (데이터 압축. 멀티미디어 정보 전송 등)
➔ 국제적으로 프로토콜이 표준화 되어있다.

전파공학 문제 107. DSB에 대한 SSB의 단점을 설명한 것이다 잘못된 것은?

◦송수신 회로가 복잡하고 소비전력이 크다. [회로가 복잡하다는 단점은 맞지만 소비전력이 크다는 옳지 않다]

[DSB(양측파대)/SSB(억압반송파 단측파대)]
➔ 반송파가 없으므로 AGC 회로를 부가하는 것이 곤란하다. (기준 신호로 쓸 반송파가 억압되었기 때문에 수신측에서는 신호파만 가지고 신호의 강약 변화를 자동 조절하기 곤란)
➔ 수신기에 동기회로 및 국부발진기(BFO)가 필요하다. (송신측에서 반송파를 억압했기 때문에 수신기에서 만들어 줘야 함)
➔ 가격이 비싸고 주파수 안정도가 높아야 한다. (부가회로가 필요하다.)

전파공학 문제 108. SSB 방식의 특징과 거리가 먼 것은?

◦송수신 장치가 매우 간단하다 (SSB방식은 복잡하고 비쌈)

<SSB 방식의 특징>
- 어느 정도 비화성 유지가 가능하다 [코맹맹이 소리가 난다]
- 점유주파수 대역폭이 1/2로 축소된다.
- 전력 소모가 DSB 방식에 비해 적다.

전파공학 문제 109. VHF대에서 FM통신방식이 많이 사용하는 이유는?

◦주파수 대역폭이 넓게 취할 수 있기 때문에 (통화 음질이 좋음)

전파공학 문제 110. 무선송신기에서 과변조 시 발생하는 현상은?

◦출력이 변한다

--------------------------------------------------------------------------------------

통신보안 문제 91. 비밀은 그 중요성과 가치의 정도에 따라 구분한다. 비밀의 종류는?

◦I급비밀
◦II급비밀
◦III급비밀

【×】 암호

통신보안 문제 92. 비밀을 분류할 때 비밀등급의 책정은 어떤 기준 1개를 기술하시오.

◦중요성과 가치의 정도에 따라

통신보안 문제 93. 통신보안 위규사항 중 국가외교비밀 누설에 해당되는 것은?

◦재외공관에 발하는 훈령의 내용
◦공개할 수 없는 외교조약의 내용
◦외교에 관한 방침, 계획 및 그 집행에 관한 사항

【×】 대공관계자 신원조사에 관한 사항
【×】 보도된 산업정보 통계에 관한 사항

통신보안 문제 94. 통신보안 위규 사항 중 아닌 것은 ?

◦방위훈련 연습사항 누설

[다음은 위규사항]
- 국가외교 비밀의 누설
- 정보첩보의 누설
- 보안자재의 누설

통신보안 문제 95. '비밀'의 정의는?

◦내용이 누설될 경우 국가안전보장에 유해한 결과를 초래할 우려가 있는 국가기밀

-----------------------------------------------------------------------------------------------------

통신영어 문제 96. 다음 통신내용을 나타내는 Q부호는?

A: Can you acknowledge receipt? (접수증[전문수신]을 확인할 수 있습니까?)
B: I am acknowledging receipt. (접수증[전문수신]을 확인하고 있습니다.)

◦QSL

* acknowledge[æknάlidʒ]: (편지 등)수령하다. 승인하다, 용인하다
* receipt[risíːt]: 영수증, 인수증

통신영어 문제 97. What Q code abbreviation do you use to indicate the following ‘Is the position of incident marked?’ (다음을 나타내기 위해 어떤 Q 코드 약어를 사용합니까? '사고의 위치가 표시되어 있습니까?')

◦QUT: 사고의 위치는 표시되어 있습니까?(sea Marker)

* QUZ: 이곳은 제한부로 업무를 재개하여도 됩니까?
* QUX: 그곳에는 현재 발령중인 항행경보 또는 강풍경보가 있습니까?
* QUM: 이곳은 통상업무를 재개하여도 좋습니까?

* abbreviation[ǝbrìːviéiʃən]: 생략형, 약어
* indicate[índikèit]: 가리키다, 지적하다
* incident[ínsǝdənt]: 사건, 사고

통신영어 문제 98. What 'Q code abbreviation' do you use to indicate 'The fading of signals' by the other station? ('신호 페이딩'을 표시하기 위해 어떤 'Q 코드 약어'를 사용합니까?)

◦QSB: 이곳의 신호에는 페이딩이 있습니까?

* QRV: 그곳은 준비가 되어 있습니까?
* QSV: 이곳은 이 주파수로 V의 연속을 송신할까요?
* QRB: 귀국은 당국으로부터 대략 얼마의 거리에 있습니까?

통신영어 문제 99. What do you say when you want to ask the time in Q code abbreviation? (Q 코드 약어로 시간을 묻고 싶을 때 무엇을 말합니까?)

◦QTR

통신영어 문제 100. 당국은 다른 주파수로 변경해서 전송할까요?

* QSY : Shall I change to transmission on another frequency? / Change to transmission on another frequency (or on ... kHz (or MHz)).

통신영어 문제 101. Is the meaning of QRV in Q code abbreviation? (Q코드에서 QRV의 의미는?)

◦Are you ready?: 준비 되었나요? : QRV

* Shall i send more slowly?: 더 천천히 보낼까요? : QRS
* Shall i stop sending?: 그만 보낼까요? : QRT
* shall i send faster?: 내가 더 빨리 보낼까요? : QRQ

통신영어 문제 102. The purpose of an amateur operator(① radio telegraph) examination proves that the examinee has the (②hand) to send correctly by (③ ear) and to receive correctly by (④ ability) texts in the International Morse Code. (아마추어 무선사 (①) 시험의 목적은 수험자가 국제 모스부호의 텍스트를 (hand) 로 정확하게 보내고 (ear) 로 정확하게 수신할 (ability) 가 있음을 증명한다.)

① radio telegraph (전통문)
② hand: 손
③ ear: 귀
④ ability: 능력

통신영어 문제 103. 모르스 교신 시 유해 혼신을 피하기 위한방법으로 가장 적절한 것은?

◦Send "QRL? De" followed by your call sign and listen for response.: "QRL? De" 다음에 호출 부호를 보내고 응답을 듣습니다.

* Send the letter 'V' 12 times and then listen for a response.: V라는 글자를 12번 보낸 후 응답을 들어보세요. (교신 개시전 시험으로 송신. 교신중에 할 일이 아님)
* Call CQ for two minutes and see if anyone responds.: 2분간 CQ를 호출하고 응답하는 사람이 있는지 확인합니다. (교신 개시 의사를 밝힘)
* Turn on your amplifier, and then go ahead and transmit.: 앰프를 켜고 계속해서 전송하십시오.

통신영어 문제 104. If the station called is ready to receive the traffic of the calling station. It transmits the letter K. (호출된 무선국이 호출한 무선국의 트래픽(전문)을 수신할 준비가 된 경우. 문자 K를 전송합니다.)

◦K: Go, invite any station to transmit [K 를 '가송부호'라 함. 상대에게 송신권을 넘겨 준다는 의미]

통신영어 문제 105. (AR) is sent using CW to indicate the finish of a formal message. 빈칸에 맞는 것은? ((AR)은 규정된 전통문의 완료를 나타내기 위해 CW를 사용하여 전송됩니다.)

◦AR: End of message

* SK 혹은 VA (•••▬•▬) 통신종료
* BK : Break 계속적인 전송을 (잠시) 중단 시키기 위해 사용
* KN : 가송부호

--------------------------------------------------------------

무선통신술 문제 91. 무선전신 통신용 Q약어 중 주파수와 관련 있는 것은?

◦QRG: 이곳은 정확한 주파수 (또는․․․의 정확한 주파수) 를 지시하여 주겠습니까?
◦QRH: 이곳의 주파수는 변화합니까?
◦QSY: 이곳은 다른 주파수로 변경하여 전송할까요?

* QRD: 그곳은 어디로 가며 어디로 부터 왔습니까?

무선통신술 문제 92. 통신상대방의 국명(이름)을 확인하고자 할 경우 사용하는 무선전신 통신용 Q약어는?

◦QRA: 귀국명은 무엇입니까?

* QRB: 귀국은 당국으로부터 대략 얼마의 거리에 있습니까?
* QRC: 어느 사기업 (또는 …주관청) 이 귀국의 요금계산을 정산합니까?
* QRD: 그곳은 어디로 가며 어디로 부터 왔습니까?

무선통신술 문제 93. Q약어 중 ‘귀국의 명칭’과 관련된 약어는?

◦QRA: 귀국명은 무엇입니까?

* QSS: 그곳은 어느 통신주파수를 사용합니까?
* QTB: 그곳은 이곳의 어수계산에 동의합니까?
* QTF: 귀국이 통할하는 무선방향 탐지국이 측정한 당국의 위치를 표시하여 주겠습니까?

무선통신술 문제 94. 동일한 전송의 다를 부분간의 간격을 표시하는 부호의 의미를 갖는 무선전신의 약어 및 부호로 옳바른 것은?

◦BT: (문단)분리신호(-․․․-) (동일한 전송의 다를 부분간의 간격을 표시하는 부호)

* BK : 전문 전송중단 (가송부호의 용도로 사용)

무선통신술 문제 95. 모르스 통신에서 상대국의 신호평가를 R(명료도), S(신호강도), T(음질) 3가지로 한다. 이를 Q약어로 했을 때 해당되지 않는 것은?

◦QRI: 이곳의 발사의 음질은 어떠합니까? (1-양호, 2-변화, 3-불량)
◦QRK: 이곳의 신호 (또는․․․의 신호) 의 명료도는 어떠합니까? (1-해독무, 2-시시해독, 3-해독할수 있으나 곤란, 4-해독할수있음, 5-완전해독)
◦QSA: 이곳의 신호 (또는․․․의 신호) 의 감도는 어떠합니까?(1-거의감도없음, 2-약, 3-대체양호, 4-강, 5-대단히 강)

* QRN: 그곳은 공전의 방해를 받고 있습니까? [자연 혹은 인공 잡음/신호의 품질,강도와 관련없음]

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [16일차] [18일차]

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 16 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 16 일차

[1일차] [15일차] [17일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 86. 전파법의 권한, 위임, 위탁에 의해 아마추어무선기사 자격검정, 자격증 발급을 시행하는 기관은?

◦한국방송통신전파진흥원

전파법규 문제 87. 전자파 적합등록 대상기기는?

◦방송수신 기기류
◦정보 기기류
◦고주파이용 기기류
◦고전압 설비류

【×】 주파수 측정장치 기기류

전파법규 문제 88. 전파법령에서 규정한 공중선전력 표시기호 중‘PZ’은 무엇을 나타내는가?

◦PZ: 반송파전력

* PY: 평균전력
* PX: 첨두포락선전력
* PR: 규격전력: ‘송신장치 종단증폭기의 정격 출력’을 말함. 송신설비 전력을 표시하는 방법이다.

전파법규 문제 89. 억압반송파 란?

◦수신측에서 복조에 사용하지 아니하는 반송파를 억압하여 송출하는 전파
◦J3E

* 전반송파: 양측파대 수신기에 의해 수신이 가능하도록 반송파를 일정한 레벨로 송출하는 전파
* 저감반송파: 수신측에서 국부 주파수의 제어 등에 이용할 수 있는 일정 레벨까지 반송파를 저감하여 송출하는 전파

전파법규 문제 90. 주파수 할당의 공고사항은?

◦할당 대상 주파수의 대역폭
◦주파수 할당 대가의 산출기준
◦주파수 이용기간
◦할당 방법 및 시기

【×】 주파수 용도 및 기술방식 ➔ 주파수 기술 수준은 아님

--------------------------------------------------------------------------------------

전파공학 문제 86. 수신의 S/N 비를 크게하기 위한 방법은?

◦주파수 변환 이득을 크게 한다.

【×】 변조 레벨을 낮춘다.
【×】 수신 입력을 작게한다.
【×】 수신기 대역을 넓힌다.

전파공학 문제 87. 수신기의 안정도 저하 원인에 해당하지 않은 것은?

◦수신주파수의 변화

[수신기의 안정도 저하 원인]
* 주위 온도, 습도의 변화
* 전원전압의 변동
* 부품정수의 변화

전파공학 문제 88. 무선송신기의 송신주파수 변동을 감소시키기 위한 방법은?

◦발진의 동조회로 Q가 높은 부품을 사용한다.
◦전원의 안정도를 높인다.
◦부하변동의 영향을 감소시킨다
◦주위 온도의 영향을 감소시킨다

전파공학 문제 89. 무선송신기에서 자기발진을 방지하기 위하여 사용하는 회로는?

◦중화회로: (전자사전) 트랜지스터나 진공관 등에 의한 고주파 증폭 회로에서는 전극간 용량에 의한 정궤환 작용 때문에 발진할 염려가 있다. 이 작용을 중화하는 회로를 말한다.

전파공학 문제 90. 수신하고 있는 대역내에서 CW와 같은 단신호의 혼신을 제거하는 기능을 가진 스위치는?

◦노치필터(Notch Filter): 특정 주파수 대역의 성분만을 제거하는 필터. 특정 주파수 대역만 통과하게 하는 밴드 패스 필터(BPF, band pass filter)의 반대 특성을 나타내는 필터로, 송신기에서 발사되는 간섭파나 고조파 같은 원하지 않는 신호를 없앨 때 쓴다.

* HPF: 하이 패스 필터(High Pass Filter). 특정 주파수 이상(HIGH)의 성분만 통과(PASS). 단파 수신기에서 강력한 중파방송을 차단하기 위해 설치
* LPF: 로우 패스 필터(Low Pass Filter). 특정 주파수 이하(LOW)의 성분만 통과(PASS). 송신기의 고조파 차단을 위해 설치

전파공학 문제 91. 다음 중 송신기에서 부하로 최대의 전류가 공급되도록 하기 위한 설명으로 옳은 것은?

◦전원내부 저항과 부하저항이 동일해야 한다. [이를 임피던스 매칭 이라고 한다]

전파공학 문제 92. 연속적인 신호를 몇 개의 펄스 유무의 조합으로 부호를 양자화시켜 S/N비가 좋고 신뢰성이 높은 다중전송이 가능한 마이크로파 통신방식은?

◦펄스부호변조(PCM): pulse-coded modulation

전파공학 문제 93. 펄스부호방식(PCM)에 대한 설명(특징)은?

◦ S/N비가 좋고 원거리 통신을 할 수 있다.
◦ 표본화-양자화-부호화 3단계로 구분할 수 있다.
◦ 전송로 상태가 나빠도 잡음 누화 왜곡이 강하다.

【×】 대표적인 통신방식이 FM이다. [FM 은 주파수 변조]

전파공학 문제 94. 송신기의 구성요소 중 부속장치에 해당하는 것은?

◦제어장치 (제어? 무슨 제어? 필수가 아님!)

* 발진부, 증폭부, 전원부: 모든 무전기(수신 및 송신)에 필수 장치/주장치에 속함

전파공학 문제 95. 송신선에서 속도계수는 무엇에 의해 결정되는가?

◦송신선의 유전체

* 전파진행의 지연정도를 나타내며 도체주변의 유전체상수에 의해 결정된다.

전파공학 문제 96. 다음 중 송신기에서 발생하는 스퓨리어스 방사의 방지법으로 옳은 것은?

◦전력 증폭관의 여진 전압을 적게 한다.

【×】 전력 증폭관의 전압을 크게 한다.
【×】 발진 주파수를 낮춘다.
【×】 피변조관의 양극 전압을 높인다.

전파공학 문제 97. 다음 중 수신기의 구성요소가 아닌 것은?

◦전력증폭기 (송신기의 출령 증강 장치)

* 주파수변환부 (믹서/신호파를 전파로 변환/송수신기에 모두 필요)
* 복조기 [수신기에서 전파 성분을 제거하여 신호파를 걸러냄. 포락선 검출(AM), 평형 검파(SSB)]
* 저주파증폭기 [수신기의 음성 신호 증폭]

전파공학 문제 98. 다음 중 슈퍼헤테로다인 수신기의 영상 주파수 혼신방해를 제거하는 방법으로 틀린 것은?

◦검파회로에 잡음제거회로를 부가한다.

* 전파를 수신하여 신호를 건러내기 위한 주파수 변환 과정에서 발생하는 image frequency를 우리말로 '영상 주파수'라고 한다. '가상'의 의미로 '그림'과 상관 없다.

* 고주파 증폭부를 붙인다.
* 안테나에 영상주파수와 동조된 트랩(Trap)을 삽입한다.
* 중간주파수를 높게 잡아, 영상주파수와 수신주파수와의 간격을 크게 한다. (가장 많이 화용되는 방법)

전파공학 문제 99. 슈퍼헤테로다인 수신기에서 고주파 증폭회로를 사용하는 이유는?

◦감도를 향상하기 위하여

전파공학 문제 100. 수신기의 감도를 향상시키는 방법은?

◦수퍼헤테로다인 수신방식을 사용할 것

--------------------------------------------------------------------------------------

통신보안 문제 86. 기만통신을 당할 때에는 취할 조치는?

◦주파수를 바꾼다.
◦예비용 주파수로 바꾼다.

통신보안 문제 87. 통신보안 위규사항 중 불온통신에 해당하는 것은?

◦북한통신소와 교신행위
◦국내 침투 간첩과의 교신행위
◦반국가적 행위의 수행을 목적으로 하는 내용
◦범죄행위를 목적으로 하거나 범죄행위를 교사하는 내용

【×】 산업정보에 관한내용 (불온통신과 거리가 멀다)
【×】 경찰서 위치정보에 대한 통신

통신보안 문제 88. 적국과의 통신보안에 저촉되는 것을 말하시오.

◦방첩에 과한 주요시책
◦간첩 및 그 용의자에 대한 수사 활동
◦적에게 유리한 국가의 산업정보

【×】 범법자에 대한 수사 상황

통신보안 문제 89. 누설되는 경우, 대한민국과 외교관계가 단절되고 전쟁을 유발하며 국가방위계획, 정보활동 및 국가방위 상 필요불가결한 과학과 기술의 개발을 위태롭게 하는 등의 우려가 있는 비밀은?

◦I급 비밀

통신보안 문제 90. 누설되는 경우 국가안전보장에 막대한 지장을 초래할 우려가 있는 비밀은?

◦II급 비밀

-----------------------------------------------------------------------------------------------------

통신영어 문제 86. Which of the following is used to measure 'Standing Wave Ratio' ? (다음 중 '정재파 비율‘을 측정하는 데 사용되는 것은?)

◦A SWR meter

통신영어 문제 87. 전파발사 형식종별에서 첫 번째 기호의 진폭변조 발사형식에 대해 기술 하시오.

◦Double-sideband : A
◦Single-sideband, full carrier : H
◦Single-sideband, suppressed carrier : J
* Frequency modulation : F (주파수 변조)

통신영어 문제 88. 다음 밑줄친 부분에 가장 알맞은 것은?

The meaning of QSY is Change transmission to another frequency. (QSY의 의미는 다른 주파수로 전송을 변경하는 것입니다.)

◦Change transmission to another frequency.

* QRH: Your frequency varyies.: 주파수는 변화 합니다. [귀국의 주파수가 불안정 합니다]
* QSW: I am going to send on this frequency. [이 주파수로 보내겠습니다.]
* QRT: Shall I stop sending? [그만 보낼까요? 신호를 멈출까요?]

통신영어 문제 89. What Q code abbreviation do you use to indicate the strength of signals of the other station? (다른 스테이션의 신호 강도를 나타내기 위해 사용하는 Q 코드 약어는 무엇입니까?)

◦QSA: The strength of your signals (or those of ...) is
    신호강도: 1. scarcely perceptible / 2. weak / 3. fairly good / 4. good / 5. very good.

* QRK: The intelligibility of your signals (or those of ...) is ...
    명료도: 1. bad / 2. poor / 3. fair / 4. good / 5. excellent.
* QRM: I am being interfered with or Your transmission is being interfered with ...
    혼신도: 1. nil / 2. slightly / 3. moderately / 4. severely / 5. extremely
* QSB: Your signals are fading.

통신영어 문제 90. What is an appropriate Q-code of following sentence? 'What is your location? (다음 문장의 적절한 Q 코드는 무엇입니까? '당신의 위치는 어디입니까?')

◦QTH

통신영어 문제 91. What Q code abbreviation do you use in radio telegraphy to express the of 'stop sending'? (전파통신에서 '발신중단'을 표현하기 위해 어떤 Q코드 약어를 사용합니까?)

◦QRT: 이 곳은 송신을 중지할까요?

* QRA: 귀 국명은 무엇입니까?
* QRN: 그 곳은 공전방해를 받고 있습니까?
* QRX: 그 곳은 몇시에 재차 이곳을 호출하겠습니까?

* abbreviation[ǝbrìːviéiʃən]: 생략형, 약어
* express [iksprés]: 표현하다. 나타내다

통신영어 문제 92. Q code를 연결하시오.

◦QRS - Shall I send more slowly? (천천히 보낼까요?)
◦QRQ - Shall I send faster? (더 빨리 보낼까요?)
◦QRZ - Who is calling me? (누가 나를 호출하나요?)
◦QRL - Are you busy? (그곳은 통신 중입니까?)
◦QRT - Shall I stop sending? (송신을 중지할까요?)

통신영어 문제 93. 다음 문장의 Q약어로 옳은 것은?

'What is the name of your station?' What do you say when you want to ask the name in Q code abbreviation? (무선국 이름이 무엇입니까?)

◦QRA: 귀 국명은 무엇입니까?

통신영어 문제 94. QRZ ? 의미하는 것은?

◦Who is calling me?

통신영어 문제 95. What Q abbreviation code do you use to express the meaning 'I am busy'? (의미를 표현하기 위해 어떤 Q 약어 코드를 사용합니까? '이 주파수 사용중 입니다')

◦QRL

* busy 는 (해당 주파수) '사용중'의 의미

--------------------------------------------------------------

무선통신술 문제 86. 무선전신 통신용 Q약어 중 QRN 중 '상당히 공전의 방해를 받고 있을 경우'는?

◦QRN 3

* QRN 은 공전의 방해를 5단계로 표현함
- QRN1. 공전의 방해를 받지 않습니다.
- QRN2. 조금 공전의 방해를 받고 있습니다.
- QRN3. 상당히 공전의 방해를 받고 있습니다.
- QRN4. 강한 공전의 방해를 받고 있습니다.
- QRN5. 대단히 강한 공전의 방해를 받고 있습니다.

무선통신술 문제 87. 무선전신에서 반복을 청구하기 위하여 물음표 다음에 사용하는 약어 및 부호로 ‘앞’의 의미로 옳은 것은?

◦ADS : 「앞」 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT다음에 사용한다.]

* AA : ~~의 후 전부 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT 다음에 사용한다.]
* AB : ~~의 전 전부 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT다음에 사용한다.]
* BN : ~~와 ~~간의 전부 [반복을 청구하기 위하여 무선전신에서는 물음표 다음에, 또는 RPT다음에 사용한다.]

무선통신술 문제 88. 보기 중 '종료'와 관련된 무선전신의 약어 및 부호는?

◦AR: 송신의 종료. (•▬•▬•)
◦VA: 통신의 종료 (•••▬•▬)

* AS: 기다려 주시오. (•▬•••)
* BK: 계속중인 전송을 중단시키기 위하여 사용하는 부호. (▬•••▬•▬)

무선통신술 문제 89. 통보의 송신 종료에 관한 것으로 괄호 안에 순서대로 들어갈 가장 적절한 무선전신의 약어 및 부호는?

'이곳은 그곳에 송신할 것이 없습니다.' (A)와 (B)를 연속하여 송신한다.

◦NIL, K

* NIL : 이곳은 송신할 것이 없습니다. nil 은 '없음'의 의미
* K : 가송부호 (Over, 상대에게 송신권을 넘김)

무선통신술 문제 90. 무선전신 통신용 Q약어에 대한 설명은?

◦QTR: 정확한 시간은 몇 시입니까?
◦QTZ: 그곳은 수색을 계속하고 있습니까?
◦QSL: 그곳은 수신증을 보낼 수 있습니까?
◦QRO: 이곳은 송신기의 전력을 증가할까요?

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [15일차] [17일차]

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 15 일차

[HAM] 아마추어 무선 종사자 검정 대비 문제풀이 15 일차

[1일차] [14일차] [16일차]

[참조] 아즐사(https://cafe.naver.com/hl2vxk) 햄 시험자료실, HL3EWV 엮음

* 시험 대비는 꾸준하게 그리고 무조껀 외우는 겁니다. 아마추어 무선사 뿐만 아니라 모든 '자격시험'이란 것이 말로는 골탕 먹이려는게 아니고 모두 자격을 인정 해주려고 실시하는 것이라고 합니다. 하지만 대부분 말장난 같이 보여서 짜증을 유발 할 수도 있습니다. 짜증내고 외면 하면 영원히 이 즐거운 취미는 즐기지 못할 뿐입니다.

* 2023년 1차 정기검정 시험일은 3월 11일 입니다.

--------------------------------------------------------------------------------------

전파법규 문제 76. 전파형식의 표시 중 진폭변조로 디지털 정보를 가진 단일 채널의 전신을 나타내는 기호는?

◦A1A

* J3E: 진폭변조방식의 억압반송파의 전파형식 (LSB,USB)
* H3E: 진폭변조방식의 전반송파 단측파대 무선전화

전파법규 문제 77. 전파형식의 표시에 있어 주반송파의 변조형식 중 주반송파가 진폭변조 된 발사로서 ‘단측파대의 전송파’ 로 표시되는 문자는?

◦H

--------------------------------

전파형식 표기법 [링크]

첫째 기호: 주반송파의 변조형식
        - A: 주반송파가 진폭변조된 양측파대
        - H: 주반송파가 진폭변조된 단측파대의 전반송파
        - J: 주반송파가 진폭변조된 단측파대의 억압반송파
        - F: 주반송파의 각이 변조된 주파수변조
        - G: 주반송파의 각이 변조된 위상변조

둘째 기호: 주반송파를 변조시키는 신호의 특성
        - 1: 변조용 부반송파를 사용하지 아니한 단일 채널(퀀 타이즈 또는 디지털정보를 포함)
        - 2: 변조용 부반송파를 사용한 단일채널(퀀 타이즈 또는 디지털정보를 포함)
        - 3: 아날로그정보를 포함하는 단일채널

셋째 기호: 송신할 정보 형태
        - A: 전신/가청수신용
        - B: 전신/자동수신용
        - C: 팩시밀리
        - D: 데이터전송․텔레메트리․텔레코멘트
        - E: 전화(음성방송을 포함한다)
        - F: 텔레비전(영상)

넷째 기호: 신호의 항목
다섯째 기호: 다중화 특성

* 넷째 기호 및 다섯째 기호에 있어서는 그 기호를 사용하지 아니할 경우 그 기호자리는 대시( - )로 표시한다.

---------------------------------

전파법규 문제 78. 중파방송의 경우 ‘블랭킹 에어리어’는 지상파의 전계강도가 매m당 몇[V] 이상인 지역을 말하는 가?

◦1 [V/m]

전파법규 문제 79. 전파자원의 이용효율을 개선을 위하여 해야 할 사항은?

◦주파수 분배의 변경
◦주파수의 공동사용
◦새로운 기술방식으로의 전환

【×】 이용실적이 많은 주파수의 회수

전파법규 문제 80. 전파자원 확보를 위한 시책수립에 포함되는 것은?

◦국가 간의 전파혼신 해소와 이를 방지하기 위한 협의, 조정
◦주파수의 국제 등록
◦새로운 주파수의 이용기술 개발 (변조방식 등)
◦이용 중인 주파수의 이용효율 향상 (다중화 기술 등)

【×】 국가 간 무선종사자 교류 협력

전파법규 문제 81. 주파수 분배 시(전파자원 확보를 위해) 고려해야 할 사항은?

◦국제적인 주파수 사용 동향
◦전파이용 기술의 개발추이
◦전파를 이용하는 서비스에 대한 수요

【×】 이용자의 기술적 능력
【×】 국가 간의 무선종사자 교류협력(친목도모에 불과함)

전파법규 문제 82. 무선설비의 운용을 위한 전원은 전압변동률이 정격전압의 몇 %이내로 유지할 수 있어야 하는가?

◦±10%

전파법규 문제 83. 다음 중 전파법상 ‘무선설비’의 정의로 옳은 것은?

◦전파를 보내거나 받는 전기적 시설

전파법규 문제 84. 30MHz를 초과하여 300MHz 이하의 주파수의 미터법에 의한 구분은?

◦VHF, 미터파

-------------------------

주파수대의 주파수 범위 번호 약칭 미터법구분 비고

4: 3㎑ 초과 30㎑ 이하 / VLF / 밀리아미터파
5: 30㎑ 초과 300㎑ 이하 / LF / 킬로미터파
6: 300㎑ 초과 3,000㎑ 이하 / MF / 핵터미터파
7: 3㎒ 초과 30㎒ 이하 / HF / 데카미터파
8: 30㎒ 초과 300㎒ 이하 / VHF / 미터파
9: 300㎒ 초과 3,000㎒ 이하 / UHF / 데시미터파
10: 3㎓ 초과 30㎓ 이하 / SHF / 센티미터파
11: 30㎓ 초과 300㎓ 이하 / EHF / 밀리미터파
12: 300㎓ 초과 3,000㎓ 이하 (또는 3㎔ 이하) / / 데시밀리미터파

--------------------------

전파법규 문제 85. 송신설비의 공중선 등 고압전기를 통하는 장치는 사람이 보행하거나 기거하는 평면으로부터 몇 미터 이상 높이에 설치하여야 하는가?

◦2.5미터 이상

--------------------------------------------------------------------------------------

전파공학 문제 76. FM 검파기가 아닌 것은?

◦포락선 검파기: AM수신기에서 사용

FM 검파기
    - 레시오(Ratio) 검파기
    - 포오스터 실리 검파기
    - 게이트 빔 검파기

SSB 검파
    - 평형검파

전파공학 문제 77. 다음 중 송신설비의 보호 또는 안전장치 3가지는?

◦과부하 계전기
◦시한 계전기 (연속 송신 사고 방지)
◦도어 스위치 (문단속)
◦최대전류 차단기 [전류가 많이 흐르면 위험, 과부하 Over current]

【×】: 최소전류 차단기 (최소전류 차단기는 없음)

전파공학 문제 78. 무선수신기에서 전원전압과 관계가 있는 것은?

◦잡음
◦감도
◦이득

* 전원 전압이 불안정 할 경우 잡음이 유발된다.

【×】 선택도 (전원보다 회로의 특성, 필터의 성능 등)

전파공학 문제 79. 그리드 딥 메타로 Tank회로의 공진주파수를 측정할 때 유의하여야할 사항은?

◦정밀을 요하는 곳에는 사용하지 않는다
◦가능한 파 측정 코일의 결합을 일정하게 소결합해야 한다
◦측정회로근처에 다른 공진회로를 없이 한다

【×】 피측정 회로(장치)의 전원전압을 안정시켜야 한다 (딥 메터의 전원이 안정되어야 발진 주파수 정확성이 높아짐)

* 그리드 딥 메타: 공진 주파수 측정. 미약한 전파를 발사하여 피측정 장치에서 이 전파를 수신해 가는 양을 측정한다. 상대 공진회로가 장치에서 발사한 전파를 많이 수신해 갈수록 되돌아오는 양이 적어서 '미터 측정치가 뚝 떨어진다'고 해서 딥(dip) 메터. 초창기 안테나(공진회로) 아날라이져로 많이 쓰임

전파공학 문제 80. 무선수신기에서 발생하는 잡음이 외부잡음인지 내부잡음 인지를 판정하는 방법은?

◦안테나를 분리 해 본다.

전파공학 문제 81. 송신기 출력단의 안테나(공중선) 결합회로에서 가장 많이 사용되는 회로는?

◦π형 결합회로의 변형

* π형 회로 또는 '탱크 회로' : 코일과 컨덴서가 결합된 회로의 모습을 보라!

전파공학 문제 82. FM에서 최대주파수 편이가 5KHz이고 변조주파수 편이가 2.5KHz일 때 주파수 대역폭은?

◦15KHz = 2*(5+2.5)

* 최대주파수 편이: FM , 변조주파수 편이: Δf 라 할때 주파수 대역폭은 2배:

* 주파수 대역폭: B = 2*fm+2*Δf = 2*5 + 2*2.5 = 15KHz

전파공학 문제 83. 수신기의 선택도를 향상시키는 방법은?

◦동조회로의 Q를 높일 것

* Q 는 코일과 컨덴서의 물리량 외 특성치다. 예를 들어 코일을 감을때 얇은 에나멜 동선, 밀착 감기 등은 Q 값을 높인다. 이 Q 값은 동조회로(안테나)의 대역폭을 결정한다. Q 가 높을 수록 동조 폭이 좁다. 예) Hi-Q 안테나

전파공학 문제 84. 무선(AM)수신기의 선택도를 높이는 방법은? AM수신기의 근접 주파수 선택도 개선방법

◦고주파와 중간 주파 증폭단 수를 증가한다 (이미지 신호 억제에 효과가 있다.)
◦안테나 회로를 소결합한다.
◦고주파 증폭 회로를 부가한다.(고주파 증폭단을 둔다)
◦동조회로의 Q를 높게한다.
◦감도 및 안정도는 중간주파수를 낮게한다.
◦감쇠특성의 경사를 급하게 하여 방해파 및 혼신이 끼어 들어오지 못하게 한다.
◦수신 대역폭은 가능한 한 좁게 하고 선택도를 높인다
◦영상 주파수 선택도는 중간 주파수가 높을 수록 좋다.
◦근접 주파수 선택도는 중간 주파수가 낮을 수록 좋다.

【×】 중간주파 증폭단의 대역폭은 최대한 넓힌다.
【×】 단일조정(Tracking)은 중간주파수가 높을수록 좋다.

전파공학 문제 85. 다음 중 수신기의 중간주파수를 높게 선정할 경우의 장점이 아닌 것은?

◦감도 및 안정도가 향상된다 【×,틀림,해당없음】

[다음은 장점]
➔ 영상주파수 선택도가 개선된다. ('영상주파수': 이미지 주파수를 한글 번역)
➔ 충실도가 개선된다.
➔ 인입현상이 개선된다.

--------------------------------------------------------------------------------------

통신보안 문제 76. 통신보안에 관한 사항을 준수하지 않은 경우 무선종사자에게 명할 수 있는 업무종사 정기기간은?(2회 위반)

◦1년

통신보안 문제 77. 송신보안의 의의는? 송신보안에 해당하는 것은?

◦통신내용의 비밀누설 방지
◦기만통신으로부터 송신보호

* 송신보안: 적의 도청, 방향탐지, 방해통신, 기만통신 및 교신분석으로 부터 우리 측 송신을 보호하기 위하여 규정된 모든 방책을 의 미하며 송신보안은 지휘책임이다. / 통신규율 준수해야 한다.

【×】 보안자료 보호
【×】 문서보관 철저
【×】 관찰 또는 접근 방지
【×】 보호구역 표시

통신보안 문제 78. 송신보안 방책을 위해 규정된 통신제원으로 볼 수 있는 것은?

◦주파수
◦호출부호
◦교신시간

【×】 통신용 수신기
【×】 통신 담당자
【×】 통신문의 내용

통신보안 문제 79. 송신보안의 보호방책에 대해 설명하시오.

◦도청에 대한 방어
◦방향탐지에 대한 방어
◦교신분석에 대한 방어
◦방해통신

【×】 통신시설의 대한 방어
【×】 보안자료의 탈취에 대한 방어

통신보안 문제 80. 방향탐지의 설명 한 가지는?

◦전파의 경로를 측정하여 그 통신소 위치 탐지, 이동시 이동경로 탐지를 말함.

통신보안 문제 81. 통신 확인부호(호출부호)를 사용할 시기는?

◦통신을 처음 시작할 때
◦주파수를 변경했을 때
◦상대방 통신소가 의심스러울 때

【×】 통신이 끝났을 때

통신보안 문제 82. 전화통신의 보안대책을 말하시오.

◦전화회로에 통신보안장치 설치
◦통신보안 의식의 생활화(보안교육 실시)
◦음어나 약호자재의 적극 활용
◦불요불급한 통화의 억제
◦최소한의 출력, 불필요한 전파의 발사 방지
◦보안장치, 보안자재 활용
◦통신내용에 대한 사전 보안성 검토
◦보안책임자의 설정 관리

【×】 일정한 사람만으로 전화이용 제한
【×】 전화기에 녹음장치 설치
【×】 고출력 송신으로 통화범위 확대

통신보안 문제 83. 다음 중 방해통신에 대한 보안대책 3가지를 기술하시오.

◦통신기기를 세밀히 조정하여 양호한 감도를 유지
◦다른 통신방법으로 전환
◦예비용 주파수로 전환

【×】 방해하고 있는 출력보다 저출력으로 교신

통신보안 문제 84. 방해통신의 목적을 가장 올바르게 설명한 것은?

◦통신질서를 마비시켜 통신소통을 불가능하게 하고, 통신운용에 지장을 주기 위한 것이다.
◦통신을 교란시키기 위하여 강력한 혼신 및 잡음 등의 전파를 발사하는 행위

통신보안 문제 85. 기만통신에 해당하는 것은?

◦통신시설 이용 상의 취약성이 노출된 데서 발생하는 적의 허위 통신이다.
◦통신제원, 통신사의 특성 등을 정확하게 입수하여 개입한다.
◦같은 통신망의 통신소로 교묘히 가장한다.
◦통신망에 개입하여 상대를 오인시켜 비밀을 탐지
◦통신망에 개입, 다른 정보를 전달하여 적을 기만하는 행위
◦통신망에 개입, 허위정보를 제공하여 업무수행에 혼란을 일으키는 행위
◦확인법의 주기적 변경
◦상호 약정된 확인법 사용
◦기만통신 당하였을 때 예비 주파수로 전환

【×】 상대방 통신특성을 세밀히 파악 ('기만'은 '파악'이 아니라 속임 혹은 방해다)
【×】 상대방의 통신회선을 교란시켜 통신소통을 방해하는 행위

-----------------------------------------------------------------------------------------------------

통신영어 문제 76. Initial(머리글자의)을 연결하시오.

◦UWB: Ultra - wideband
◦WLAN: Wireless Local Area Network
◦SRD: Shot Range Device
◦OFDM: Orthogonal Frequency Division Multiplexing

통신영어 문제 77. 다음 물음의 답으로 적당하지 않은 것은?

"What is the intelligibility of my signal?" (내 신호의 명료도는 얼마입니까?)

* intelligibility: 명료함

◦bad: 나쁜
◦good: 좋은
◦fair: 공정한, 올바른, 무던한, 알맞은

【×】 nil: 무, 영, 없음 (명료도 평가 방법으로 적당치 않음)

통신영어 문제 78. 전리층파의 영문은?

◦ionospheric wave : 전리층파

* sporadic(스포라딕) 층: '산발적'으로 전리층이 형성됐다 사라짐

* tropospheric[t̀rɜpəu'sferik] wave : 대류권파
* stratospheric[s̀trætəu'sferik] wave : 성층권파
* harmonic[hɑːrmάnik] wave : 고조파

통신영어 문제 79. 다음 문장의 괄호 안에 알맞은 것은?

"Single-sideband is the narrowest bandwidth using radio telephony." (단일 측파대는 무선 전화를 사용하는 가장 좁은 대역폭입니다.)

◦ single-sideband: 단측파대

* narrowest : 가장 좁은 / narrow[nǽrou] : 좁은
* SSB 는 반송파가 Suppressed (억압된) 단일 측파대라는 뜻이다.
* Phase[feiz] - modulation: 위상변조
* Frequency[fríːkwǝnsi] - modulation: 주파수변조

통신영어 문제 80. What is the transmitter frequency tolerances an amateur station may use on the frequency band 1606.5~4,000[kHz]? (아마추어 무선국이 주파수 대역 1606.5~4,000[kHz]에서 사용할 수 있는 송신기 주파수 허용 오차는 무엇입니까?)

◦500 Hz in 10^6 (10의 6승 헤르쯔/메가 헤르쯔 당 500 Hz) [중파대]

* tolerance[tάlərǝns/tɔ́l-] : 오차허용도, 관용
* frequency tolerances: 주파수 허용오차

통신영어 문제 81. A unit used to measure impedance is Ohm. 빈칸에 맞는 것은? (임피던스 측정에 사용되는 단위는 옴입니다)

◦ Ohm [oum] : 옴 《전기 저항의 MKS 단위; 기호Ω》.

통신영어 문제 82. 주파수 및 파장대 기호로서 145[MHz] 대역의 통신을 하는 것은?

◦VHF(Very High Frequency Range)

* UHF(Ultra High Frequency Range): 430Mhz
* MF(Medium Frequency Range): 중파, 535Khz~1605Khz
* HF(High Frequency Range): 단파, 2~30Mhz

통신영어 문제 83. What are the frequency limits of the 21MHz band in Korea in accordance with the RR article 5 (Region3)? (RR{Radio Regulation: 전파 규약] 제5조(Region3)에 따른 한국의 21MHz 대역 주파수 제한은 얼마입니까?)

◦21.000~21.450 KHz

* accordance [ǝkɔ́ːrdəns]: 일치. 조화. 부합

통신영어 문제 84. What are the frequency limits of th 50 MHz band in Korea in accordance with the RR article 5 (Region 3)

◦50 MHz (6m): 50.00 ~ 54.00

통신영어 문제 85. The maximum output power of mobile amateur station is 50 Watts. (아마추어 이동국의 최대 출력은 50W입니다.)

◦50 Watts

--------------------------------------------------------------

무선통신술 문제 76. 교신 시 사용하는 영문 약부호 중 '감사합니다' 약부호는 ?

◦TU : Thank You
◦TKS : Thank You
◦TNX : Thank You

* KA : 시작신호(모르스 전신에서) (-․-․-)/ Beginning of message

무선통신술 문제 77. 무선전신 통신용 Q약어 중 'QSA'에 대한 답변으로 상대국 신호의 감도가 대체로 양호한 경우에 나타내는 표현은?

* 이곳의 신호(또는․․․의 신호)의 강도는 어떠합니까? (감도는 5단계숫자로 표시)
    - QSA1. 거의 감도가 없습니다.
    - QSA2. 약합니다.
    - QSA3. 대체로 양호합니다.
    - QSA4. 강합니다.
    - QSA5. 대단히 강합니다.

무선통신술 문제 78. 보기의 무선전신 통신용 Q약어 중 송신기의 전력과 관계되는 것은 ?

◦QRP: 이곳은 송신기의 전력을 감소할까요?
◦QRO: 이곳은 송신기의 전력을 증가할까요?

* QRF 그곳은 …(장소) 로 돌아갑니까?
* QRZ: 누가 이곳을 호출하고 있습니까?

무선통신술 문제 79. 무선통신 Q약어 중 설명이 잘 못된 것은?

◦QSY: 이곳은 다른 주파수로 변경하여 전송할까요?
◦QSZ: 이곳은 각 어 또는 각 집합을 2회 이상 송신할까요?
◦QTA: 이곳은 제․․․호 전보를 취소할까요?
◦QTC: 그곳에는 송신할 전보가 몇통 있습니까?

무선통신술 문제 80. ‘호출부호’를 물을 때 사용하는 무선전신의 약어 및 부호는?

◦CS: 호출부호(호출부호를 물을 때 사용한다)

* CL: 이곳은 폐국합니다.
* CP: 각선
* CA: 찾아도 없음

무선통신술 문제 81. 무선전신에서 사용하는 약부호로 ‘전치부호’는?

◦HH: 정정 부호

* P: 무선사보를 표시하는 전치부호
* SVC: 국보를 표시하는 전치부호
* ZQ: 업무 취급용의 전송지시에 사용하는 전치부호

무선통신술 문제 82. ‘시롱스 메데’ 또는 ‘시롱스 디스트레스’에서 ‘시롱스’에 해당하는 적적한 무선전신 약부호는? [뭔 문제가 이렇데?????]

◦QRT SOS 또는 QRT DISTRESS

무선통신술 문제 83. '앞의 국에 대한 의미를 긍정적으로 읽어야 한다'라는 뜻의 약어 및 부호는?

◦C : "그렇습니다" 또는 '앞의 국에 대한 의미를 긍정적으로 읽어야 한다'

* BK: 계속중인 전송을 중단시키기 위하여 사용하는 신호(브레이크)
* CFM:확인하여 주시오(또는 이곳은 확인합니다. 컨펌)
* PBL: 머릿말(Preamble)[príːæ̀mbəl] 서문, 머리말.

무선통신술 문제 84. 무선전신 통신용 Q약어에 대한 설명하시오.

◦QRZ: 누가 이곳을 호출하고 있습니까?
◦QSB: 이곳의 신호에는 페이딩이 있습니까?
◦QTC: 그곳에는 송신할 전보가 있습니까?

* QRP: 이곳은 송신기의 전력을 감소 할까요?
* QRO: 이곳은 송신기의 전력을 증가할까요?

무선통신술 문제 85. 무선전신 통신용 Q약어 중 'QRK'에 대한 답변 중 상대국의 신호의 명료도가 '해독할 수 있으나 곤란한 경우'를 나타내는 표현으로 맞는 것은?

◦QRK3

* 이곳의 신호 (또는․․․의 신호) 의 명료도는 어떠합니까?
    - QRK1. 해독할 수 없습니다.
    - QRK2. 시시로 해독합니다.
    - QRK3. 해독할 수 있으나 곤란합니다.
    - QRK4. 해독할 수 있습니다.
    - QRK5. 완전히 해독할 수 있습니다.

-----------------------------------------------------------------------------------------------

* Q-Code List: Q-부호 및 약어는 시험에 나온 것들 만 외워도 충분하다.

-----------------------------------------------------------------------------------------------

* 무선통신술 문제들은 부호만 외워도 푼다! 외우자.

[출처] 디씨인사이드 '아마추어 무선 마이너 갤러리'[링크]

---------------------------------------------------

[1일차] [14일차] [16일차]
